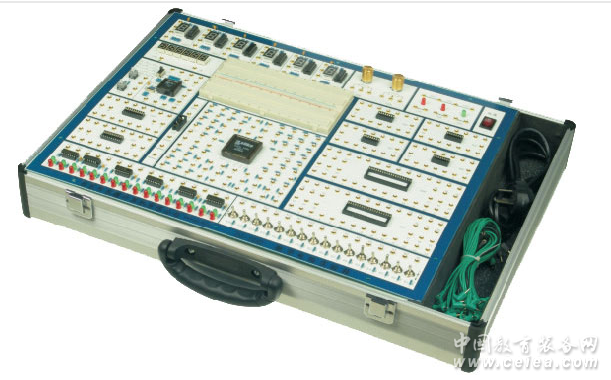

數字電路試驗箱

產品型號：SRSD-3B
產品代碼：
產品價格：面議
計量單位：臺
折扣率： 0
最后更新：2014-08-26
關注度：6288
生產企業：濟南碩榮機電設備有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹產品介紹：
一、系統組成
1、電源：         交流輸入：220V±10% 、50Hz
                        直流輸出：±12V/0.3A 、 5V/2A
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、固定頻率脈沖源7路，輸出均為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、
100KHz、1MHz；
4、時序脈沖發生電路及啟停控制電路。可產生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
5、六位高精度數字頻率計，測量范圍：0-9.9999MHz ，誤差<1Hz
6、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
7、十六位邏輯電平指示燈：紅色表示高電平‘1’，綠色表示低電平‘0’。
8、數碼管顯示：六位由七段LED數碼管組成的BCD碼譯碼顯示電路。供數字鐘、日歷等實驗顯示用。
9、可變電位器2只，阻值分別22K，100K。
10、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供鎖緊插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的種IC。
（2）臺灣產面包板二塊，可接插電阻、電容、穩壓管、二極管、三極管等元器件。
11、EDA擴展區，標準配置為Lattice 1032實驗板，也可根據學校要求選配，如Lattice 4256，Altera EPM7128s、Altera EP1K30、Altera EP1K100、Xinlix 95108等實驗板。

二、實驗項目
　1、單元電路設計實驗：
（1）常用門電路設計；      （2）編碼器/譯碼器設計；  （3）觸發器及時序電路設計；
（4）同步/異步計數器設計；（5）鍵盤掃描實驗；     （6）加法器實驗
　2、綜合設計實驗：
（1）SSI組合電路的設計與冒險競爭觀察；（2）MSI組合電路的設計；（3）可讀寫寄存器的設計。
　3 研究創新實驗：
（1）數字頻率計；          （2）數字電子鐘設計；  （3）十字路口交通燈自動控制器的設計；
（4）出租車計費器的設計；  （5）數字濾波器設計；  （6）DAC、ADC模型設計；
（7）數字模擬綜合系統設計
