JG08Z-DG系列八軸智能測徑儀

折扣率： 0
最后更新：2026-03-09
關注度：1671
生產企業：保定市藍鵬測控科技有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹1.測量原理：

2.測頭布置形式：

3.測頭
藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好
每組測頭由一個發射端和一個接收端組成
采用高亮度LED光源，最高亮度可達3000mcd
測量頻率2000HZ
正常使用壽命在80000小時以上

4.冷卻循環系統
  設備搭配冷卻循環系統，可有效隔絕熱軋被測物的熱輻射，保證內部電器元件溫度在正常工作范圍。

5.吹掃部件
   設備配置高壓離心風機，主盤內置吹風環，搭配鴨嘴式吹掃結構吹掃視窗框，可有效防止灰塵等積落，延長維護周期。

6.拓展接口

硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。
RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。
RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。

7.支撐/底座

設備標配手動調高底座（可選配自動調高），彌補地基制作誤差。

8.測量界面/功能

采用工控機計算，配備藍鵬新一代測量軟件，操作簡單，測量數據一目了然

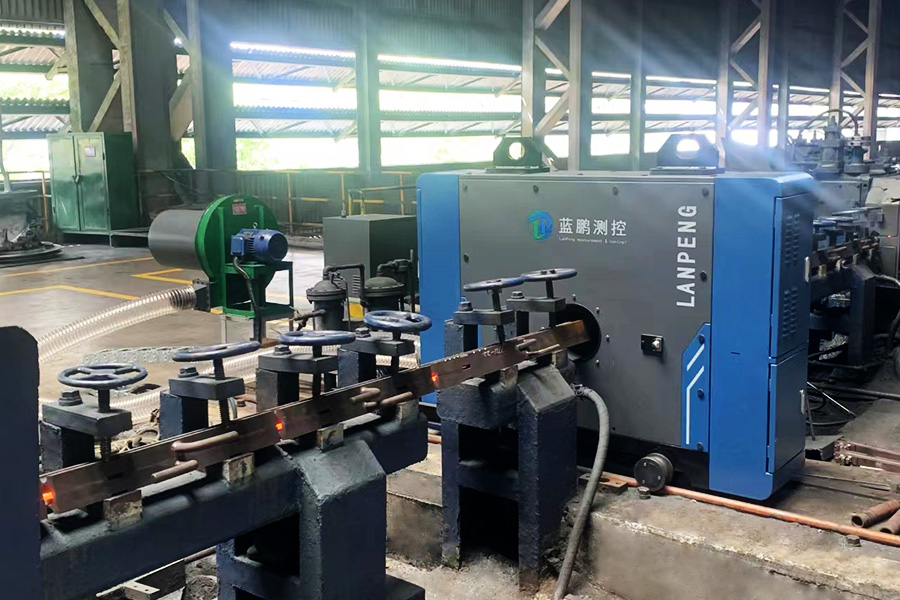

9.設備整套示意圖

10.應用范圍：
    設備適用于高、低速軋制線材及棒材的在線尺寸檢測，可測量圓鋼外徑、橢圓度和螺紋鋼的基圓、縱肋、橫肋、負偏差、錯輥、米重等特征尺寸。
11.功能簡述：
（1）顯示內容
主控室液晶顯示器：管材截面的最大/最小直徑、平均值、橢圓度；螺紋鋼基圓、縱肋、橫肋等實時測量值，可提供負偏差、米重等參考數據；各路測頭的分項測量值；設定的鋼管長度、速度、標稱直徑、上下公差等；尺寸波動趨勢預報（輸入鋼管長度和速度后可以對應外徑在管材的位置），缺陷分析曲線。
實時顯示管材長度變化，最大最小值和超差尺寸在管材的具體位置，光標移動到相應位置即可顯示；實時顯示測量數據動態趨勢。
當測量數據在設定的范圍內變動時，數據呈現綠色；當測量數據超差（即超出設定的范圍）時，數據的顏色呈紅色。
（2）軟件功能
產品參數設置：可設置產品規格、正負公差等參數；
系統參數設置：可設置故障通道、通信端口、系統的校零等；
數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸，時間精確到秒。
測量結果的聲光報警：可設置報警的閾值，測量值超差時聲光報警；
修正功能：誤差過大時，放入標準棒后校準可恢復精度；
溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀)。
機器狀態監測：實時監測設備狀態，異常狀態自動報警
可遠程進行軟件升級
（3）智能功能（需選配智能模塊）
可實現遠程通訊和遠程調試（經客戶允許，選裝）
智能捕捉最佳的測量位置并自動實現高度的調整
智能監測機體的溫度，并根據機體的實際溫度智能啟停自循環降溫系統和外部風機的啟停
監測被測物的溫度并根據被測物的溫度智能計算膨脹系數（需選配測溫儀）
具備系統自檢功能，定時自檢，保證系統的穩定性和測量數據的準確性
智能監測循環風量的大小，在風量不達標時自動進行提示
具備遠程升級功能，在有更新版軟件時提示升級
可通過手機APP實時觀測測量數據
可與客戶的MES、ERP、PDA等系統提供數據對接服務（需提供通訊協議）
可連接執行機構實現閉環控制（需對執行機構進行論證）

12.技術參數：
型號測量范圍（mm）軋材直徑（mm）圓鋼精度（mm）螺紋鋼精度（mm）重復性（mm）測量頻率（Hz）外形尺寸（mm）（L×W×H）重量（KG）
JG08Z-DG40-A 0-40 1-30 ±0.01 ±0.04 0.005 2000 1650×320×1200 680
JG08Z-DG70-A 0-70 1-55 ±0.02 ±0.04 0.01 2000 1650×320×1200 700
JG08Z-DG80-A 0-80 1-65 ±0.02 ±0.04 0.01 2000 1940×320×1500 800
JG08Z-DG100-A 0-100 1-85 ±0.03 ±0.06 0.01 2000 2150×320×1750 1000
