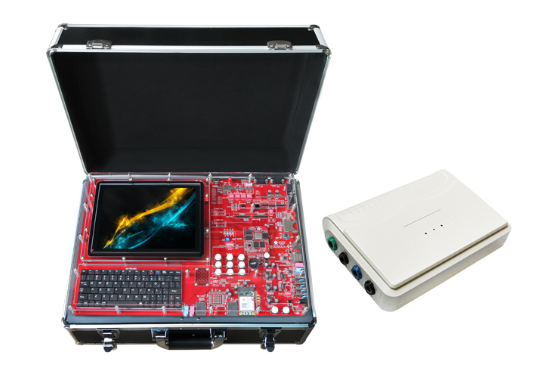

生物醫療醫學電子實驗箱 CES-BME5260

折扣率： 0
最后更新：2026-08-03
關注度：4575
生產企業：深圳市海天雄電子有限公司重慶分公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹   CES-BME5260生物醫療電子實驗系統由嵌入式系統和生物數據采集兩大部分組成，融合嵌入式微處理器技術、MMC數據存儲技術、嵌入式OS系統軟件技術、數據化處理技術、網絡通信技術、生物傳感器技術、醫學影像技術等學科關鍵性技術。嵌入式系統采用目前主流的32位嵌入式ARM解決方案，設備硬件涵蓋了嵌入式應用所涉及到的通用功能電路，包括串行通信電路功能、USB主端口電路功能、USB從端口電路功能、SD存儲卡外設接口電路、顯示液晶屏接口電路、觸摸接口電路以及多擴展應用的無線通信模塊功能。生物數據采集則由不同的醫療傳感器組成，通過數據協議與上位機進行數據通信。設備軟件運行智能的OS操作系統，支持系統任務的實時性和并行型。該實驗箱提供開放的軟件和硬件技術資料，并配套完整的實驗軟件和實驗教程，特別適合于醫學院校及相關專業的信息化實驗教學、科研等應用。
硬件參數

嵌入式系統（上位機）
CPU

ARM架構，六核處理器：雙核Cortex-A15+四核Cortex-A7，主頻最高可達1.7GHz

RAM

2GByte DDR3存儲芯片，頻率為1600MHz

FLASH

16GByte iNAND芯片

PMU

S2MPA01電源管理芯片

4G模塊

支持中興SIM7100C芯片組，PCI MINI Care接口

WiFi模塊

支持IEEE802.11b/g/n協議，SDIO接口

GPS模塊

支持SID III全球定位，UART串口數據接口

藍牙模塊

用于高速藍牙數據通信

攝像頭模塊

800萬像素攝像頭，采用三星S5K3H7攝像頭模組

LCD

平臺配置9.7英寸電容觸摸液晶顯示屏，像素2048*1536，LED背光

以太網

10M/100M以太網接口，采用DM9621ANP網卡芯片

音頻接口

IIS信號，選用WM8976高音質芯片，配有放大電路和揚聲器

HDMI接口

1路HDMI接口

UART串口

4路UART串口

SD/HSMMC接口

用于SD卡WIFI

USB接口

4路USB2 .0，1路USB 3.0

I/O接口

引出IO引腳，用于控制和中斷

IRDA

1組紅外探測裝置

RTC

內部實時時鐘（帶后備鋰電池）

外接電源

AC220 DC12V/5A電源適配器

安裝方式

主板由鏍絲固定在實驗機箱展板上，并增加透明亞克力板罩住主板，避免學生因使用中對主板的頻繁接觸而損壞設備

尺寸

51*38*15CM

醫療模塊

血氧、體溫、脈搏、心電、血壓、呼吸模塊

醫療模塊（數據采集單元）

醫療模塊

（一）血氧、體溫、脈搏、血壓模塊

功能：臨床分析儀、監測人體血氧飽和度、人體體溫及脈率

通訊接口：USB通訊、RS232兩種可選，波特率4800/115200可選

模塊工作環境：工作電壓：5V ± 5 %、靜態電流：<20mA、測量中電流：<40mA

●   血氧模塊性能指標

測量范圍：50   -100%

分辨率：1％

測量精度：±1%（85%-100%），±2%（70%-84%），±3%（50%-69%）

●   體溫模塊性能指標

測量范圍：20   -50℃

分辨率：   0.1℃

測量精度：±0.2℃

●   脈搏模塊性能指標

測量范圍：25-250BPM

分辨率：1BPM

測量精度：±1%

●   血壓模塊性能指標

測量范圍：-20~800mmHg

分辨率：1   mmHg

測量精度：±1%

（二）心電ECG模塊

功能：多達7通道心電檢測波形；使用5導聯心電電纜；可選濾波帶寬；心電靈敏度可調；具有除顫、抗肌電、電網干涉

模塊性能指標：

信號輸入范圍：±20uV~±10mV

極化電壓：   ±350mV

共模抑制比：診斷模式：> 90dB 監護或手術模式：>110dB

濾波帶寬（頻率響應）：診斷模式：0.05~100Hz 監護模式：0.5~40Hz手術模式：1~20Hz

增益選擇：四檔可選： ×0.25，×0.5，×1，×2

精度：5%

定標信號：幅度： 1mV（峰峰值）；精度：3%；

（三）呼吸傳感器

測量范圍：5~150bpm

本底阻抗范圍：<4KΩ

測量精度：2%±2bpm

軟件參數

內核

Linux 3.4.39

系統引導程序

U-boot2012.07

串口調試工具

DNW V1.01（XP）、Minicom（Ubuntu）

交叉編譯工具

Arm-2009q3（gcc4.4.1）

文件系統格式

Ramdisk，Ext4

圖形用戶界面GUI

Android 4.4.2

4G移動通信模塊

提供驅動，可實現網頁瀏覽、發送及接收短信等功能

WiFi應用模塊

支持802.11b/g/n，實現上網功能

Bluetooth模塊

支持串口藍牙驅動（RDA），可實現藍牙數據通信、文件傳輸

攝像頭應用模塊

提供MIPI Camera驅動，支持預覽、拍照、錄像功能，提供源代碼

GPS應用模塊

支持SIF Ⅲ全球定位，UART串口數據接口

以太網應用單元

10M/100M自適應網口驅動，支持以太網功能，提供源程序

HDMI顯示單元

支持HDMI輸出，同時支持圖像和聲音，提供源程序

AUDIO驅動單元

I2S通信協議，實現音頻播放功能，提供源程序

LCD顯示

提供9.7英寸eDP接口顯示屏(像素2048*1536)驅動，提供源代碼

TOUCH驅動

I2C通信協議，支持多點電容觸摸，提供源程序

I2C驅動

提供Camera、HDMI、PMIC都是用I2C驅動，提供源代碼

USB HOST 2.0驅動單元

支持鼠標、鍵盤、U盤等，提供源程序

USB OTG 2.0驅動單元

支持ADB和MTP功能，提供源程序

USB HOST 3.0驅動

雙向通信功能，兼具主設備與從設備功能

Keypad按鍵驅動

支持音量加減按鍵，提供源程序

SD/MMC存儲驅動

軟件最大可支持32GB，提供源程序

UART驅動

4個UART端口，支持調試串口和通信串口功能

MFC驅動

提供MFC多媒體視頻格式編解碼驅動

JPEG驅動

JPEG CODEC

2D驅動

2D硬件加速

3D驅動

3D硬件加速（Mali-T628 MP3）

FIMC驅動

支持V4L2視頻圖像處理

GPIO驅動

提供接口連接外部GPIO和中斷

IRDA驅動

支持串口紅外

RTC驅動

支持實時時鐘功能

G-Sensor驅動

支持重力傳感器驅動

SPI驅動

支持SPI協議

操作系統

Linux 3.4.39

內核

Linux 3.4.39

系統引導程序

U-boot2012.07

交叉編譯工具

Arm-2009q3（gcc4.4.1）

串口調試工具

DNW V1.01（XP），Minicom（Ubuntu）

文件系統格式

Ext4

圖形用戶界面GUI

QT4.8.5

WiFi應用模塊

支持802.11b/g/n，實現上網功能，提供驅動源碼

GPS應用模塊

支持SIF III全球定位

網口模塊

10M/100M自適應網口驅動，支持以太網功能，提供源代碼

Audio驅動

支持音頻播放功能

LCD顯示

支持9.7英寸電容觸摸的eDP接口顯示屏(像素2048*1536)，提供源代碼

TOUCH驅動

單點電容觸摸，提供源代碼

I2C驅動

提供Audio I2C驅動程序

USB HSIC驅動

HOST驅動，支持外接鼠標、鍵盤、U盤、藍牙等USB外設

USB OTG驅動

Host/Device驅動，Host功能支持外接USB鼠標等USB設備，Device功能支持ADB和MTP，提供源代碼

USB 3.0驅動

Host/Device驅動

MMC驅動

支持高速SD/MMC卡，也支持SDIO

MFC驅動

Multi-Format Video Codec

UART驅動

串口通信驅動，提供源代碼

JPEG驅動

JPEG CODEC

2D驅動

2D硬件加速

3D驅動

3D硬件加速（Mali-T628 MP3）
