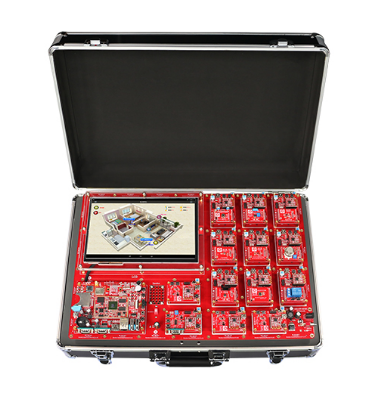

物聯網技術綜合實驗系統實驗箱CES-IOT6818

折扣率： 0
最后更新：2026-08-03
關注度：5640
生產企業：深圳市海天雄電子有限公司重慶分公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹物聯網技術綜合實驗系統III型（CES-IOT6818）配置高性能的嵌入式ARM Cortex-A53八核CPU S5P6818網關及豐富的擴展應用接口，并多達45個傳感器模塊、8個控制器模塊可供選擇，均采用統一接口，可插拔。另外，平臺配置了4G、WiFi、GPS、藍牙、攝像頭等模塊及10.1英寸高清電容式觸摸液晶顯示屏，支持Android 5.1.1 Lollipop操作系統。

物聯網技術綜合實驗系統III型采用模塊化設計，整個系統由高級物聯網網關、ZigBee無線模塊、傳感器模塊及RFID射頻開發套件四部分組成。實驗系統提供多達數十種課程實驗，課程實驗提供開放的軟件及硬件資源，著重培養學生的實際動手能力，可實現教學、科研等物聯網相關課題。

硬件參數——物聯網網關

CPU

嵌入式ARM 八核處理器，主頻最高1.6GHz，支持32KB*4 I/D一級緩存，

1MB二級緩存，支持單通道32位數據總線，高達800MHz工作頻率的DDR3

內存

1GB DDR3，800MHz

eMMC

8GB eMMC

PMIC

使用AXP228，支持動態調頻，庫倫計等

4G模塊

采用QUECTEL EC20，PCIE接口

WiFi / BT模塊

型號為Realtek8723 WiFi/BT一體模塊，支持802.11b/g/n制式，藍牙4.0，USB接口

GPS模塊

靈敏度高，追蹤靈敏度達到-165dBm，捕獲為-148dBm

攝像頭模塊

標準24Pin攝像頭接口，支持OV3640，300萬像素攝像頭

以太網

使用RTL8211E千兆以太網PHY

LCD

配置10.1英寸LVDS電容觸摸液晶顯示屏，分辨率1280*800

音頻接口

IIS接口，支持錄音、放音，并配外部功放

HDMI接口

1路HDMI 1.4接口（1080P/60Hz）

UART串口

2個端口，用于串口通訊和調試輸出

SD/HSMMC接口

2路SD 2.0，板上引出一個SD/MMC卡槽

USB 2.0 HOST接口

通過1路USB HUB，擴展至2路USB 2.0 HOST接口

OTG接口

1路OTG接口

功能按鍵

包括電源按鍵、復位按鍵、中斷按鍵等

LED指示燈

3個LED指示燈

蜂鳴器

1路MMBT3904/SOT蜂鳴器

電池

供RTC使用，圓形鋰電池

外接電源

AC220 DC12V/5A電源適配器，帶電源開關和指示燈

尺寸

52*38*16CM

硬件參數——傳感器模塊

序號

模塊名稱

參數

1

人體紅外感應傳感器

工作電壓：DC3.3V

靜態電流:  <50uA

電平輸出：高3.3   V /低0V

觸發方式：L不可重復觸發/H重復觸發(默認重復觸發)

延時時間：0.5-200S(可調)可制作范圍零點幾秒-幾十分鐘

封鎖時間：2.5S(默認)可制作范圍零點幾秒-幾十秒

感應角度：<100度錐角

工作溫度：-15～70℃

感應透鏡尺寸：直徑:23.2mm 菲涅爾透鏡

尺寸大小：29.2mmx40mm

2

震動檢測傳感器

高靈敏震動傳感器，全方位感應震動

比較器輸出，信號干凈，波形好，驅動能力強，超15mA

工作電壓：3.3V-5V

輸出形式：數字開關量輸出（0和1）

可以檢測周圍環境的震動，靈敏度可調

用于各種震動觸發作用，報盜報警，智能小車，地震報警，摩托車報警等

本模塊與常開型震動傳感器模塊相比，震動觸發的時間更長，可以驅動繼電器模塊；

3

磁場傳感器

12-bit ADC與低干擾AMR傳感器，能在±8高斯的磁場中實現5毫高斯分辨

內置自檢功能

低電壓工作(2.16-3.6V)   和超低功耗（100uA）

內置驅動電路

I2C 數字接口

無引線封裝結構

磁場范圍廣（+/-8Oe）

有相應軟件及算法支持

最大輸出頻率可達160Hz

4

氣壓測量傳感器

壓力范圍：300~1100hPa（海拔9000米~-500米）

電源電壓：1.8V~3.6V（VDDA），1.62V~3.6V（VDDD）

LCC8封裝：無鉛陶瓷載體封裝（LCC）

尺寸：3.6mmx3.8x0.93mm

低功耗：5μA，在標準模式

高精度：低功耗模式下，分辨率為0.06hPa（0.5米）

高線性模式下，分辨率為0.03hPa（0.25米）

含溫度輸出

I2C接口

溫度補償

無鉛，符合RoHS規范

MSL 1反應時間：7.5ms

待機電流：0.1μA

無需外部時鐘電路

5

光照/光強度傳感器

本模塊采用ROHM原裝BH1750FVI芯片

供電電源：3.3V

光照度范圍：0-65535   lx

傳感器內置16bitAD轉換器

直接數字輸出，省略復雜的計算，省略標定

不區分環境光源

接近于視覺靈敏度的分光特性

可對廣泛的亮度進行1勒克斯的高精度測定

標準NXP   IIC通信協議

6

煙霧傳感器

回路電壓：≤15V（AC or DC）

加熱電壓：5±0.2V（AC or DC）

負載電阻：可調

加熱電阻：31Ω±3Ω

加熱功耗：≤900mW

檢測濃度范圍：100ppm-20000ppm(不同氣體濃度范圍不同)

工作溫度：-10~50℃（標稱溫度20℃）

儲存溫度：-20~70℃（標稱溫度20℃）

相對濕度：小于95%RH（標稱濕度65%RH）

氧氣濃度：21%(標準條件)（氧氣濃度會影響靈敏度特性），最小值大于2%

清潔空氣中電壓：≤1.5V

靈敏度：≥3%

響應時間：≤1S（預熱3-5分鐘）

回復時間：≤30S

具有信號輸出指示燈指示

雙路信號輸出；（模擬量輸出及TTL電平輸出）

TTL輸出有效信號為低電平，可接直接接單片機IO口

模擬量輸出0~2.5V電壓，濃度越高電壓越高

對液化氣、丁烷、甲烷、煙霧等有較好的靈敏度

7

紅外對射傳感器

具有高可靠性，響應速度快

槽寬度5mm

有輸出狀態指示燈，輸出高電平燈滅，輸出低電平燈亮

有遮擋，輸出高電平；無遮擋，輸出低電平

比較器輸出，信號干凈，波形好，驅動能力強，超過15mA

工作電壓3.3V-5V

輸出形式：數字開關量輸出（0和1）

使用寬電壓LM393比較器

8

溫濕度傳感器

全量程標定，兩線數字輸出濕度測量范圍：0～100%RH

溫度測量范圍：-40～+123.8℃

濕度測量精度：±3%RH

溫度測量精度：±0.4℃

響應時間：8s   (tau63%) 低功耗80μW(12位測量，1次/s)

9

繼電器控制模塊

本模塊符合國際安全標準，控制區域與負載區域有隔離槽

模塊帶光耦隔離，觸發現可靠，更穩定

采用雙面FR-4線路板設計，高端貼片工藝生產

采用松樂正品繼電器控制

具有電源和繼電器動作指示，吸合亮，斷開不亮

信號輸入端有低電平信號時，公共端與常開端會導通

繼電器可以直接控制各種設備和負載

有1個常開和1個常閉觸點

藍色KF301端子接控制線更方便

輸入低電平有效
