非標自動化測試系統機械傳動減速器測試平臺

產品型號：定制
產品代碼：定制
產品價格：1
計量單位：臺
折扣率： 0
最后更新：2020-04-17
關注度：6058
生產企業：成都中良川工科技有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹“非標自動化科研測試系統”定制開發：
根據用戶需求進行各類（減速器、電機、齒輪箱、風機等）機械傳動測試系統的定制和開發。

精密減速器綜合性能測試平臺（定制）

一、適用范圍：
本平臺采用模塊化設計，依據國內外最新測試標準，并結合用戶測試需求，適用于各種齒輪減速器，特別適用于精密減速器的綜合性能測試，可完成各種精密減速器的生產出廠、性能測試及科研、教學實驗等，平臺測試內容包含但不僅限于：齒輪傳動的傳動效率、疲勞壽命試驗、被測減速器軸承端的溫升、被測減速器如傳動誤差、被測減速器輸入輸出端振動、噪音（含環境噪音））、回差（又稱為空程））、扭轉剛度、背隙、啟動轉矩、靜摩擦力矩、動摩擦力矩等的綜合性能參數測量，既可用于普通的本科生、研究生教學和科研，也可用于生產的各種新型傳動、精密減速器的研究分析工作。

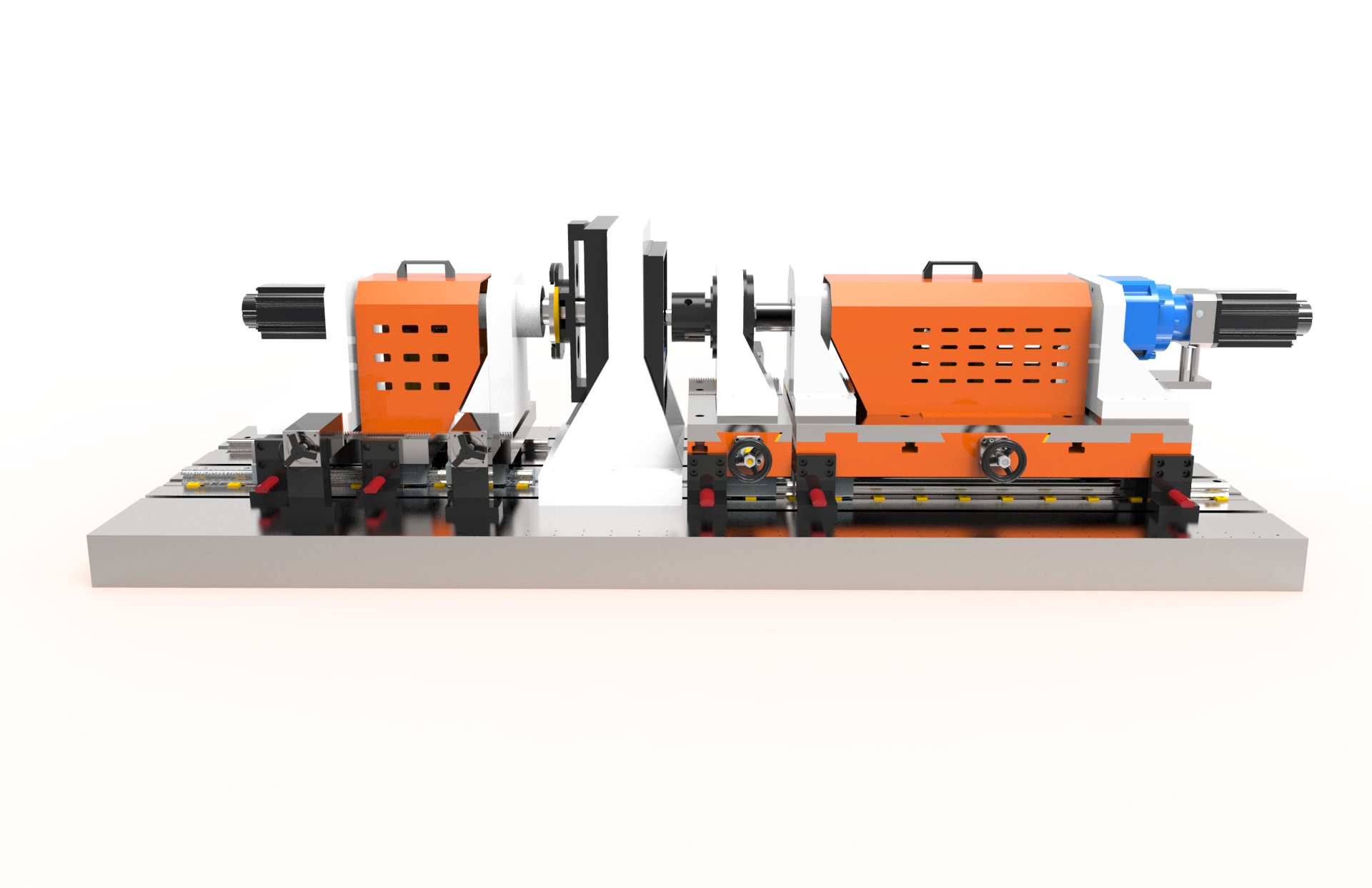

平臺采用臥式機構，由精密機械系統、測控系統、測量軟件等部分組成。其主機結構如圖所示：

二、本平臺的設計及各項參數的測試，主要參照以下標準及規范：
 GB/T 35089-2018 《機器人用精密齒輪傳動裝置試驗方法》
 JB/T 5558-2015 《減（增）速器試驗方法》
 GB/T 30819-2014 《機器人用諧波齒輪減速器》
 JB/T 9050.3-1999 《圓柱齒輪減速器加載試驗方法》
風電齒輪傳動系統綜合性能試驗臺（定制）

一、試驗臺適用范圍
本試驗臺適用于風電行星齒輪箱綜合性能測試，測試內容包含但不僅限于：齒輪箱的傳動效率、被測齒輪箱軸承端的溫升、被測齒輪箱輸入輸出端振動、噪音（含環境噪音）、驅動電機和負載發電機狀態監測（電壓、電流、轉速、轉矩）、齒輪箱行星輪均載性能模擬測試、齒輪箱行星架制造誤差模擬測試、齒輪裝配不對中模擬測試等的綜合測量，既可用于研究生教學，也適用于科學研究，亦適合用于各種新型傳動、精密減速器的研究分析工作。
二、試驗臺主要技術參數
（1）測量對象：風電行星齒輪箱；
（2）測量規格：可測最大輸出扭矩70Nm的齒輪箱；
（3）速比：≤71；
（4）輸入軸轉速范圍：0-950rpm；
（5）扭矩測量精度： ±0.5% F.S；
三、試驗臺測試項目
（1）傳動效率，包括在不同轉速、不同載荷、不同溫度工況下的效率；
（2）振動、噪音、溫升實驗；
（3）驅動電機和負載電機狀態監測（電壓、電流、轉速、轉矩）；
(4) 行星齒輪箱行星輪均載性能模擬測試
(5) 行星齒輪箱行星架制造誤差模擬測試
(6) 高速級平行軸齒輪裝配不對中模擬測試
四、試驗臺主機結構
試驗臺采用臥式機構，由精密機械系統、測控系統、發電并網（能量回收）系統、測試控制軟件等部分組成

主機相關各組件安裝在帶T型槽鑄鐵平臺基座上，主機主要由驅動裝置、加載裝置、安裝支架、基座等部分組成。輸入端由交流電機驅動，輸出端阻尼采用風力發電機。被測減速器（增速器）安裝在垂直方向可以進行微調的專用平臺上，其輸入、輸出端分別與轉矩轉速傳感器相連接。驅動電機（含減速器）、發電機、扭矩傳感器、被測減速器、電磁加載器均安裝在支架上，并且沿同一軸線方向安裝到平臺基座上。整個系統采用工控機控制，配以測量控制軟件，實現風電行星齒輪箱各項性能的自動測量。

制造商：成都中良川工科技有限公司
地    址：成都市郫都區德源鎮（菁蓉鎮）稻香路181號
聯    系：任先生         手    機：13308088148（微信同號）
電    話：028-87829292，68493450     網    站：www.cdzlcg.com
