產品型號：Flex-85
產品代碼：
產品價格：1
折 扣 率： 0
最后更新：2018-04-24
關 注 度：7216
生產企業：深圳市鑫志尚電子有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

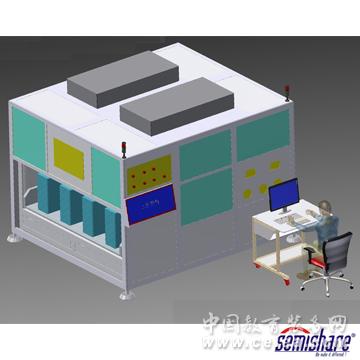

產品詳細介紹型號 Flex-85
外形 3,000mm(寬) x2,500mm(長) x 2,500 mm (高 )
重量 7500KG左右
電力需求 380V，50Hz, 3Phase, approx. 50A Max
修復能力 可修復樣品尺寸 3~85寸
可修復范圍 顯示區內任何位置
修復時間 120S左右每個像素(尺寸200um*100um的pixel)
適用產品類型 Cell段產品(OLED面板，IPS,ON-CELL/IN-CELL等TFT面板)，模組段產品(已貼偏光片，帶TP模組)
遮光性 修補顏色在模組背光下不可見
平臺功能 Gantry結構 龍門式
X-Y-Z 行程 2000*1200*50mm
移動精度 0.1um
X-Y運動速度 0~200mm/s
Z 運動速度 0~2mm/s可調
定位 AOI坐標自動定位
光學特性 光路系統倍率 50X~ 1000X ,5X ,10X ,20X ,50X,100X Objects
物鏡切換速度 0.2~0.7s
聚焦 激光自動聚焦
光學分辨率 0.7um
相機 200W/500W像素工業相機
激光特性 激光系統 激光切割系統(5~500 nj/Pluse Maximum@250KHz,20X object，532nm)
能量調節精度 0-1000 steps
0-100%
激光波長 1064nm，532nm，355nm
脈寬 500fs
光斑尺度 0.8~1.5um @100X object
1.0~3.0um @50X object
激光壽命 ＞10年，維護間隔＞6,000小時
掃描面能量均勻性 優于5% IR
工作模式 Scan掃描式
掃描形狀 可任意定義形狀
工藝參數 軟件可以添加任意組工藝參數
控制 工作模式 自動修復，實現數據的自動導入和輸出，聯機通訊
手動或者半自動修復
上下片 機械手或者流水線
CIM系統 有
減震 主動式減震系統，能夠實現50X 物鏡下畫面不抖動
工業PC 23寸顯示器&電腦：i7 處理器，1TB硬盤2塊(其中一塊為備份硬盤)，8G內存，1G獨立顯卡，DVD-ROM
通訊接口 RS232/EtherCAT/GPIB等
安全 整機帶屏蔽罩，操作人員在屏蔽罩外操作
緊急開關EMO
限位sensor，運動平臺和激光系統限位互鎖
Interlock報警，自動關閉系統(軟件設置為可選)
應用 TFT-LCD Panel亮點的修復，OLED Panel亮點的修復
|
|
