單片機開發綜合實驗裝置

產品型號：HY-5500
產品代碼：
產品價格：面議
計量單位：臺
折扣率： 0
最后更新：2017-11-02
關注度：7358
生產企業：上海華育教育設備有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

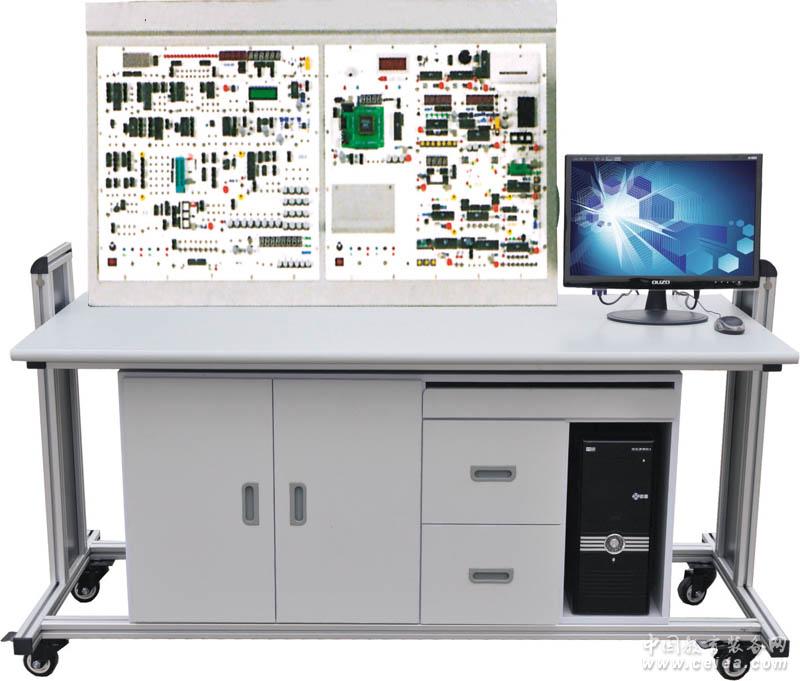

產品詳細介紹單片機開發綜合實驗裝置由控制屏、實驗桌組成，通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等實驗，配備有仿真器。實驗模塊豐富，實驗功能強大。
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。

一、本實驗臺包含的實驗模塊

1 ．單脈沖發生電路（復位電路）
2 ． 8 位邏輯電平輸出
3 ．單路和多路（ 8 位）發光二極管電路
4 ．揚聲器驅動電路
5 ．撥碼盤輸入電路
6 ．繼電器驅動電路
7 ． 74LS245 讀入數據電路
8 ． 74LS273 讀出數據電路
9 ． PWM 轉換電壓電路
10 ．串行轉換并行電路
11 ．并行轉換串行電路
12 ．查詢式鍵盤
13 ．陣列式鍵盤
14 ． 5LED 靜態顯示（串行）電路
15 ． 6LED 動態顯示（掃描）電路
16 ． 8155 與單片機接口電路
17 ． 8255 與單片機接口電路
18 ． 8253 與單片機接口電路
19 ． DAC0832 與單片機接口電路
20 ． ADC0809 與單片機接口電路
21 ． MC14433 與單片機接口電路
22 ．單片機的 RS -232C 總線接口
23 ．單片機的 Centronics( 最小應用系統 ) 總線接口
24 ． 93C 46 串行 EEPROM 與單片機接口電路
25 ． EEPROM 的外部程序存儲器擴展電路
26 ． SRAM 的外部數據存儲器擴展電路
27 ．汽車轉彎信號燈實驗電路
28 ．五相步進電機演示實驗電路
29 ．溫度傳感器電路

30 ．溫度過程控制實驗電路

31 ．簡易數字頻率計實驗電路
32 ．低頻信號發生器
33 ．指針式直流電壓表
34 ．數字式直流電壓表
35 ．通用編程器 (EPROM 、 89C 51 燒錄器 )
36 ． MP-A16-8 微型針式打印機
37 ．仿真器
38 ．兩組 ±5V 、 ±12V 直流穩壓電源
39 ．字符型液晶顯示屏控制電路
40 ． 16 位邏輯電平顯示電路
41 ． LED16*8 點陣電路
42 ． 8279 鍵盤顯示接口電路
43 ． V/F 轉換接口電路
44 ． F/V 轉換接口電路
45 ． Flash ROM 外部存儲器擴展電路
46 ．看門狗實驗電路

47 ．五功能邏輯筆實驗電路
48 ．十字路口交通燈控制電路
49 ．直流電機驅動調速電路（實物）
50 ．步進電機驅動電路（實物）
51 ． IC 卡及接口電路
52 ．實時時鐘 / 日歷控制電路
53 ．語音芯片控制電路
54 ． 8251 接口電路
55 ． I 2C 總線接口電路
56 ． RS232 轉 RS485 電路
57 ． USB 接口電路
58 ．單片機與 CPLD 實驗電路

二、實驗項目

( 一 ) 軟件實驗
1 ．存儲器塊清零
2 ．二進制到 BCD 碼轉換
3 ．二進制到 ASCII 碼轉換
4 ．程序跳轉表
5 ．內存塊移動
6 ．數據排序
( 二 ) 硬件基礎實驗
7 ． P1 口輸入、輸出實驗
8 ．繼電器控制實驗
9 ．用 74LS245 讀入數據
10 ．用 74LS273 輸出數據
11 ．串行數轉換并行數
12 ．并行數轉換串行數
13 ． PWM 轉換電壓實驗
14 ．音頻控制實驗
15 ． 8255 輸入、輸出實驗
16 ． 8155 輸入、輸出實驗
17 ． 5LED 靜態串行顯示實驗
18 ． 6LED 動態掃描顯示實驗
19 ．查詢式鍵盤實驗
20 ．陣列式鍵盤實驗
21 ．計數器實驗
22 ．定時器實驗
23 ． 8253 定時器實驗
24 ．外部中斷實驗
25 ．串行口通訊實驗
26 ． ADC0809 模數轉換實驗
27 ． DAC0832 數模轉換實驗
28 ． MC14433 模數轉換實驗

29 ． EEPROM 外部程序存儲器實驗
30 ． SRAM 外部數據存儲器擴展實驗
31 ． 93C 46 串行 EEPROM 數據讀寫
32 ．電子時鐘實驗
33 ．電子琴模擬實驗
34 ．打印機控制實驗

35 ．汽車轉彎信號燈控制實驗
36 ．溫度傳感器模擬實驗
37 ．溫度過程控制模擬實驗
38 ．步進電機模擬實驗
39 ．計算器實驗
40 ．數字頻率計實驗

41 ． V/F 轉換實驗
42 ． F/V 轉換實驗
43 ． LED 點陣顯示實驗
44 ．字符液晶顯示屏控制實驗
45 ． 8279 鍵盤掃描顯示實驗
46 ．看門狗實驗
47 ． 8251 串行口擴展通訊實驗
48 ． I 2C 總線讀寫實驗
99 ． RS232 轉 RS485 實驗
50 ． USB 接口實驗
51 ．十字路口交通燈控制實驗
52 ．五功能邏輯筆實驗實驗
53 ．直流電機驅動調速實驗（實物）
54 ．步進電機驅動實驗（實物）
55 ． IC 卡讀寫實驗
56 ．實時時鐘 / 日歷控制實驗
57 ．語音芯片控制實驗
58 ．單片機與 CPLD 綜合實驗

三、實驗桌：

為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
