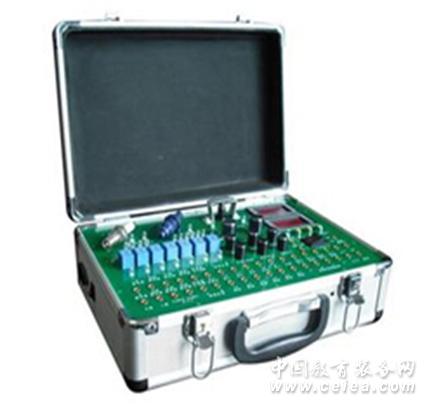

產品詳細介紹汽車發動機ECU實驗箱廠家，汽車發動機ECU原理實驗箱價格
型號：XX-SYX-ECU
一、基本要求
采用汽車發動機ECU專用芯片，配套外部電路模塊和系統檢測軟件，組成汽車發動機電控系統ECU的仿真教學系統，能實現汽車發動機電控系統的ECU的主要數據采集和控制功能并提供原理仿真教學手段。
二、功能要求：
1.真實可運行的汽車發動機ECU軟硬件原理教學系統, 可選配套的模擬信號連接，無需實車外設可以正常運行，可在課堂上做原理教學，也可以直接與實車引擎系統連接，完成原車ECU相同的控制效果,可以控制發動機著車運行等。
2、可直觀清晰體現整個ECU的結構，便于學生理解ECU的內部組成及各組成的作用原理、功能。電路板上要求提供各個信號的采集點，便于學生利用測試儀器測量各個參數。可清晰完整地演示ECU輸入信號經過轉換濾波整形、CPU處理、調制、隔離、驅動的全過程。
3、內置一個雙通道虛擬示波器，USB口連接電腦,可以測量ECU系統各種波形, 方便課堂教學復雜的汽車波形信號的分析。
4、內置一個雙通道信號發生器模塊，兩個通道可分別輸出波形，也小可以互相協調輸出波形。已儲存有國內外六余種常見汽車ECU的波形文件。可模擬曲軸傳感器、霍爾傳感器波形信號。
5、內置一個采集模塊，模塊將采集主控單元的數據如：電瓶電壓、發動機轉速、空氣流量傳感器信號、節氣門位置、噴油脈寬、水溫、氣溫、點火提前角、點火提前角延遲狀態等等，并與PC上位機軟件通信，用戶可通過該軟件實時了解ECU的主要運行參數。
6、配有1路0-10K可調電阻(模擬各種采用電阻信號的傳感器如水溫可以模擬0-100度的水溫傳感器溫度信號）,4路噴油嘴模擬器（模擬噴油嘴的工作。2路繼電器模擬器（模擬主繼電器-油泵繼電器的工作）,2路正控點火，2路負控點火模擬器（模擬點火信號）,可調的0-10V電壓信號（模擬各種采用電壓信號的傳感器，如-節氣門位置傳感器-進氣壓力傳感器）,1路5V電源輸出等信號與器件模擬功能，讓主控單元無需實際的外設而可以正常運行。
7、ECU硬件電路板各輸出相關電路設有信號檢測端子，可以方便地取得信號用于儀器檢測，以便結合相關車型的維修手冊安排實用性的教學內容。
8. ECU硬件電路板上設有OBD-II診斷座,可方便連接汽車專用解碼器,對ECU系統適時診斷和讀取數據流。
|
|
