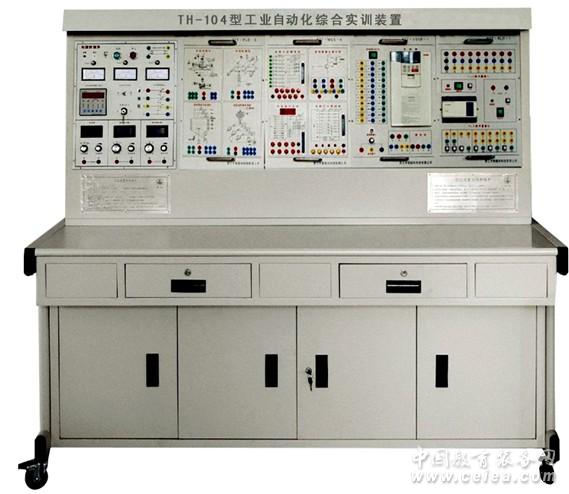

產品型號：TH-104型
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-30
關 注 度：5709
生產企業：浙江同暉教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹本裝置集電氣控制、可編程控制器（PLC）、變頻調速器、觸摸屏于一體，單元掛箱組合設計，結構合理，功能齊全，實驗方便。整套設備硬件、軟件配置齊全，每個機種都可以單獨進行實驗操作訓練，也可以進行可編程控制器（PLC）、變頻調速器、觸摸屏的組合功能應用實驗，使學生全面地，系統地掌握可編程控制器（PLC）、變頻調速器、觸摸屏的結構原理、組合配置、綜合應用、安裝操作及檢測維護。組建了CC-LINK及計算機網絡，通過組態軟件“力控3.6”、智能考核軟件、智能監控系統軟件與硬件配合，達到遠程監控、滿足職業技術考核、鑒定，對高技能人才進行職業培訓，讓學生實操訓練、編程訓練。充分體現了科學性、先進性，實現了信息化、網絡化、智能化、監控性、實時性、拓展性、互動性、系統性、安全性。屬“現代工業自動化系統”教學的先進設備。
觸摸屏
二、主要技術參數：
1、輸入電源：AC380V±5%（三相五線）50HZ
2、額定電流：5A
3、環境溫度：-5℃-40℃
4、相對濕度：≤90%（25℃）
5、外形尺寸：1750×700×1626mm
6、PLC：德國西門子公司S200系列EM277主機（24點）
7、變頻器：德國西門子公司變頻器 0.75KW 380V三相
8、觸摸屏：昆侖通態7寸彩顯
三、系統特點
1采用模塊化掛箱方式，配備有交直流電源、測量儀表，低壓電氣器件，裝有PLC模塊、變頻器模塊、觸摸屏模塊。實驗時將所需的模塊掛在實驗臺上即可。只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資，外形美觀。
2 電氣控制線路元器件都裝在掛箱內部，將接線引出至面板上的安全插座；學生可自行接線、布線，構建控制系統,實訓特點明顯，同時具有一定的擴展性,操作方便、更換便捷,所有的元器件都通過導線引到安全插座上，學生接線時只需在插座上進行連線，有利于保護元器件,操作內容的選擇具有典型性、實用性。
3 技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求。
4裝置設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源的輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），可設定學生實驗時間，到點自動切斷電源，自動記錄誤操作次數，為學生實訓技能的考核提供了一個統一的標準,如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用。
四、裝置配備
1實驗桌
雙層亞光密紋噴塑結構，掛箱式設計，冷軋鋼板、防火耐磨桌面板；下面設有存放儀器的柜子和存放工具用的抽屜，結實牢固、美觀大方。
2實驗臺
裝有3只鏡面精密指針式交流電壓表、3只鏡面精密指針式交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
3交直流電源
1．可調直流穩壓電源：0--30V連續可調，自動繼電器換檔，電壓表指示，自動過載保護、指示和自動恢復功能，電壓表指示。
2．固定直流穩壓電源：直流24V輸出，自動過載保護，自動恢復。
3．交流電源：三相四線380V/220V輸出，電壓表電流指示。
4．提供過壓、過流、漏電保護電路，如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用
4儀器儀表
1提供交流數字電壓表，測量范圍為0～500V，量程自動切換，精度0.5級，三位半數顯
2交流電流表：0～5A帶鏡面精密指針式交流電流表，精度1.0級，具有超量程報警、指示、切斷總電源等功能
3功率、功率因數表,由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢
5定時器兼報警記錄儀（服務管理器），
平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準
6實驗掛箱：
6．1電氣控制掛箱（2只）
提供熔斷器（5A）、交流接觸器、熱繼電器、電子式時間繼電器、按鈕開關（常開、常閉）、行程開關、變壓器、整流橋、能耗制動電阻三只(100Ω/50W用于異步電動機的能耗制動)、信號指示燈（紅、綠）、萬能轉換開關、選擇按鈕、三相開關等。
6．2可編程控制器主機模塊
6.2.1選用西門子的S7-200 的24點繼電器型PLC可編程控制器。
6.3 PLC模擬實驗掛箱（3只）
能完成基本指令的練習、模擬電機正反轉控制、模擬霓紅燈控制、電視模擬發射塔、交通燈控制系統、自動送貨裝車系統、水塔水位自動控制、自動成型機系統、多液體自動控制系統、自動沖壓機控制系統、電梯模擬控制系統、郵件自動分揀系統、自動洗衣機控制系統、電鍍控制系統、自動售貨機系統實驗。
6.4變頻器實驗掛箱
裝有德國西門子公司三相380V/0.37KW變頻器，將變頻器接線端子引至面板
安全插座上，并裝有實驗所需的電位器、開關按鈕等器件。
6.5觸摸屏實驗掛箱
以嵌入式低功耗CPU為核心（主頻400MHz）的高性能嵌入式一體化工控機。
該產品設計采用了7英寸高亮度TFT液晶顯示屏（分辨率 800×480），四線電阻式觸摸屏（分辨率4096×4096），同時還預裝了微軟嵌入式實時多任務操作系統WinCE.NET（中文版）和MCGS嵌入式組態軟件（運行版）。
1.配套PC/PPI編程電纜。
2.三相異步電機：380V/Δ、180W、鋁合金外。。
3.實驗導線:安全型,防觸電。
五、實驗內容：
可編程控制器(PLC)部分：
1、基本指令的練習
2、模擬電機正反轉控制
3、模擬霓紅燈控制
4、電視模擬發射塔
5、交通燈控制系統
6、自動送貨裝車系統
7、水塔水位自動控制
8、自動成型機系統
9、多液體自動控制系統
10、自動沖壓機控制系統
11、電梯模擬控制系統
12、郵件自動分揀系統
13、自動洗衣機控制系統
14、五相步進電機的模擬控制
15、電鍍控制系統
16、自動售貨機系統
17、繼電器控制實驗
變頻調速器部分：可作FR-E540型變頻器的所有功能實驗
1、變頻器的基本操作實驗
2、速度反饋系統實驗
3、速度定位系統實驗
5、并用操作運轉實驗
6、通訊操作運轉實驗
7、多段速度運轉實驗
8、程序運轉實驗
9、瞬時停電起動實驗
電氣控制部分
1、接觸器點動控制線路
2、接觸器自鎖控制線路
3、點動控制又可自鎖控制線路
4、接觸器聯鎖正反轉控制線路
5、按鈕聯鎖正反轉控制線路
6、按鈕和接觸器雙重聯鎖正反轉控制線路
7、啟動順序控制線路(一)
8、啟動順序控制線路(二)
9、停止順序控制線路
10、兩地控制線路
11、手動接觸器控制串聯電阻降壓啟動電路
12、時間繼電器控制串聯電阻降壓啟動電路
13、接觸器控制Y-△降壓啟動控制電路
14、時間繼電器控制Y-△降壓啟動控制電路
15、異步電動機能耗制動控制線路
16、C620車床的電氣控制
觸摸屏：
1、觸摸屏組態控制三相電機啟動停止
2、觸摸屏組態控制三相電機正反轉
3、觸摸屏組態控制三相電機運行時間
4、觸摸屏組態控制變頻器調速
綜合部分：（實物）
1、PLC電動機單向點動控制
2、PLC電動機單向連續運轉控制
3、PLC電動機單向連續帶點動控制
4、PLC電動機多地控制
5、PLC電動機順序控制
6、PLC電動機雙重聯鎖正、反轉控制
7、PLC自動往復控制
8、PLC電動機串電阻降壓啟動控制
9、PLC電動機Y-△降壓啟動控制
10、PLC控制變頻器實驗
11、觸摸屏組態與PLC、變頻器綜合控制電動機
|
|
