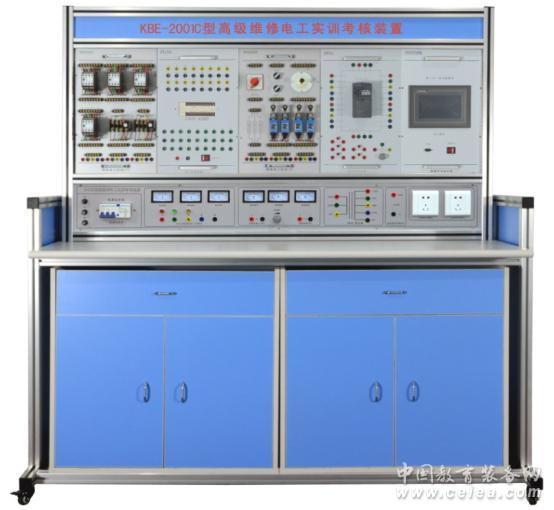

KBE-2001C高級維修電工綜合實訓裝置

產品型號：KBE-2001C
產品代碼：
產品價格：
折扣率： 0
最后更新：2016-08-25
關注度：6336
生產企業：浙江康貝爾教學設備有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹KBE-2001C高級維修電工實綜合訓裝置
一、概述
  “KBE-2001C高級維修電工實訓裝置”可對《初級維修電工技術》和《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路、PLC可編程控制器及變頻調速控制器進行實際操作，能使學生的操作技能得到很好的鍛煉與提高。

二、特點
1、電氣控制線路或電子線路實訓元件都裝在掛板上，操作方便、更換快捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房。
3、技能實訓用的控制線路和配套的小電機可模擬工廠各類的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。
4、裝置設有漏電保護器，能確保操作者的安全；各電源的輸出均有短路保護等功能，各測量儀表均有保護功能，使用安全可靠。
5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件。
三、技術性能
1、輸入電壓：三相四線制380V±10％，50Hz
2、工作環境：環境溫度范圍為-5℃~+40℃，相對濕度<85％(25℃)
3、裝置容量：<1.5KVA
4、尺寸：1720×720×1780
四、裝置配備
（一）電源、儀器控制屏
   控制屏為實訓提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
（1）三相四線輸入，通過漏電保護器，接通總電源，由接觸器通過起、停按鈕進行操作
（2）設有450V指針式交流電壓表三只，指示輸入的三相電源電壓
2、交流電源
（1）可調交流電源：交流0~220V連續可調，設有短路保護。
（2）各種交流電源：設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源。打開開關，變壓器副邊就即可輸出110V、36V、20V、20V、12V、6.3V的交流電壓以供實驗所需。
（5）直流穩壓電源：±12V，+5V各一路，具有短路保護。
（6）直流可調穩壓電源：設有電壓調節和電流調節，調節電位器即可得到0~24V、0~2A的直流電源。
3、交直流儀表
（1）交流數字電壓表：0~500V交流數字電壓表一只
（2）交流數字電流表：0~5A交流數字電流表一只
（3）交流功率表：四位數顯單相交流功率表，通過按鈕可以輪換顯示視在功率、有功功率、無功功率、電流、電壓、頻率、功率因數等參數，具有上、下限報警控制功能，內置繼電器可選擇視在功率、電流、電壓報警有效。
（4）直流數字電壓表：0~300V直流數字電壓表
（5）直流數字電流表：測量范圍0~5A，三位半數顯。
4、整流二極管：IN5408  四只
（二）設有電流型、電壓型漏電保護裝置保障人身安全，適用學生操作的特殊要求。同時還設有過流或短路保護裝置，以保證設備的安全。
設備由三相五線制電源輸入，電源由接觸器通過起、停按鈕進行控制，設有三相電壓表指示。必須裝有電流型漏電保護器，控制屏若有漏電現象，漏電流值超過一定值，即切斷電源；必須裝有電壓型漏電保護器，對總電源輸出及實驗過程中的接線等若有漏電現象，即報警并使裝置內的接觸器跳閘，切斷電源確保人身安全。必須設有一套過流保護裝置，輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源確保設備安全。
（二）實訓組件
1、模塊一：
配置漏電保護開關、熔斷器、時間繼電器、指示燈、按鈕和接線端子排。
該單元掛板為實訓電路提供電源總開關，指令開關，電路的短路保護和電路運行的指示信號
2、模塊二：
       配置交流接觸器、熱繼電器、時間繼電器、接線端子排。
該單元掛板與掛板1同時使用，可完成電動機正反轉控制、Y-△降壓啟動、電氣控制等基本控制電路和由自鎖、互鎖、聯鎖、往返、時間等控制原則與過載、零壓等保護組成的電動機控制電路連接實訓。也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。
3、模塊三：
配置電度表、鎮流器、日光燈管、時間繼電器、啟輝器、電流繼電器、按鈕開關、指示燈、接線端子排
該單元掛板可完成日光燈電路、電能測量電路和單元配電板電路的實訓。與掛板1和掛板2配合，可在各種電動機的控制電路中添加過電流保護。該單元掛板也可完成電工上崗、初級、中級考核有關照明電路連接的實訓和考核。
4、模塊四：
配置電磁鐵、低壓斷路器、行程開關、急停開關、萬能轉換開關、十字開關、接線端子排等元件。該單元掛板與掛板1和掛板2配合，可完成復雜程度不超過銑床控制電路的電動機控制電路或生產機械控制實訓。該單元掛板也可完成電工上崗、初級、中級考核有關機械控制電路連接的實訓和考核。實訓單元掛板
5、模塊五：裝有三組150Ω/1.3 A磁盤電阻該單元掛板與掛板2配合，可完成電動機定子繞組串聯電阻啟動，直流電動機電樞串聯電阻啟動等實訓。
6、PLC模擬實訓掛箱1：可進行電機正反轉控制、自動送料裝車、水塔水位自動控制、電鍍系統控制、交通燈自控、模擬電視發射塔等項目實訓。
7、PLC模擬實訓掛箱2：可進行自動沖壓系統、自動售貨機、自動洗衣機、郵件分揀系統、多種液體混合系統、電梯控制系統等項目實訓。
8、PLC主機掛箱：主機采用三菱FX1N –40MR，輸入24點，輸出16點，輸入輸出點均連接到安全插口上，輸入為開關式，以便于學員接線。配套PC/PPI編程電纜一套。
8、變頻器模塊
采用三菱FR-S520-0.4 kW變頻器，并將變頻器上的所有接點接到控制面板上的安全插拔頭上，通過變頻器面板上的開關可獨立使用；也可以將變頻器與PLC配套使用。
9、觸摸屏：昆侖通態。
9、三相異步電動機：交流三相180W/380V，轉速1400轉，鋁合金外殼。
10、雙速電機：交流三相180W/380V，轉速1400轉，鋁合金外殼。
11、直流勵磁電機：220V、50W，1400轉/MIN。
11、維修電工電力拖動仿真軟件：可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。設備相應實驗電路的原理圖和實物接線圖都將反應在這個欄目里。用鼠標點擊原理圖上相應的元器件符號，真實電路中就會指示對應的器件，并且在提示窗里出現該元件在電路中的作用。該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學軟件達到一定的深度�？菰锏脑硎谡n變得生動易懂，是老師最有力的教學工具之一。學生通過半透明的原理圖上的提示，按照原理圖對電路進行模擬接線，接線的同時系統給以及時。接線的同時可以保存當前接線進度，以便下次繼續。可以訓練學生的規范接線和提供對電路的熟悉程度
