產品詳細介紹寧波1km微電網線路阻抗模擬
產品概述：

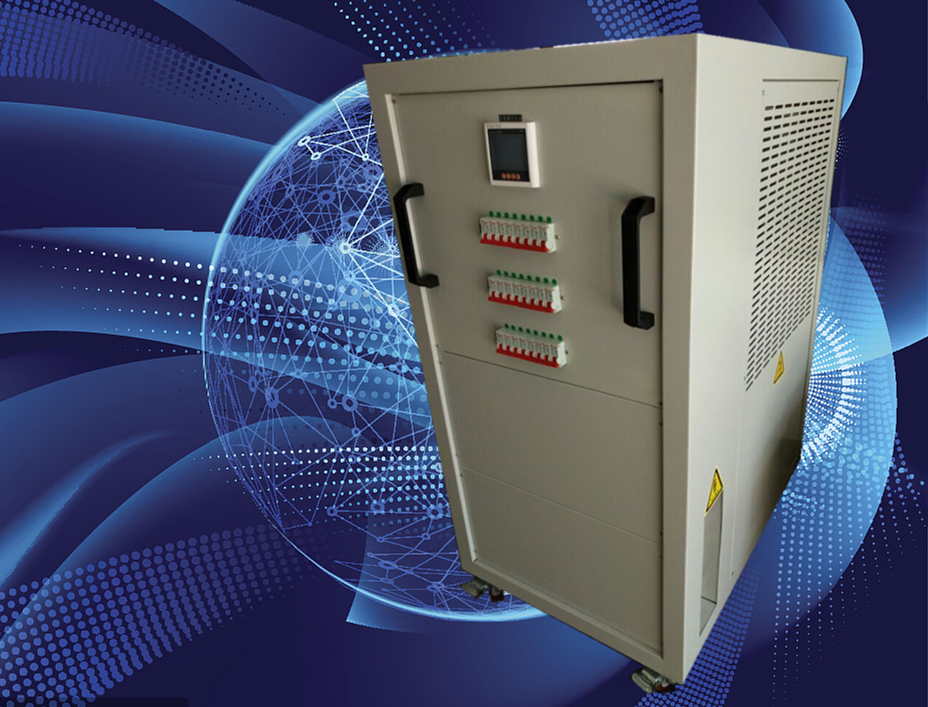

ZAI-RLC系列微電網電纜阻抗模擬系統由電纜線路模擬阻抗+架空線路模擬阻抗組成,能夠精確模擬電纜阻抗參數,電纜長度及規格根據用戶要求訂制,對應距離微網接入電纜的阻抗、感抗及容抗值，連接的公共低壓供電系統電纜長度的模擬，其步進50米(步進可訂制)，滿足分布式電源實驗檢測需要，是開發、驗證繼電保護程序等必備的試驗設備。
產品特點 ：
模擬微電網接入的線纜特性;
測量各種保護設備的跳閘時間試驗及數據采集;
短路電流的比較試驗,測試發生短路時對設備的影響;
功率傳輸的影響,線損對接入影響的分析依據;
可在控制臺上調節阻抗、感抗及容抗,實現高效率檢測;
阻抗由各相電阻電抗和電容組成,可配合電源設備進行測試和各項實驗;
模擬阻抗可以測量各個柜體的A/B/C及零線電流、電壓,具備相應的測量硬接點，測量精度±0.5%.
產品規格 :
項目 單位 標準參數值
功耗 KW 線路模擬阻抗
模擬檔位 1km線路模擬阻抗柜 m 由1段500m電流線路和1段500m架空線路組成
2km線路模擬阻抗柜 m 由1段1000m電流線路和1段1000m架空線路組成
1km線路模擬阻抗柜線路阻抗參數 5 0 0 m電纜線路 正序電阻R1 Ω 0.0121
正序電感L1 mH 0.046
正序電容C1 μF 2.078
零序電阻R0 Ω 0.0483
零序電感L0 mH 0.182
零序電容C0 μF 2.085
500m架空線路 正序電阻R1 Ω 0.0272
正序電感L1 mH 0.1859
零序電阻R0 Ω 0.0952
零序電感L0 mH 0.8365
2km線路模擬阻抗柜線路阻抗參數 1000 m電纜線路 正序電阻R1 Ω 0.02411
正序電感L1 mH 0.091
正序電容C1 μF 4.156
零序電阻R0 Ω 0.0965
零序電感L0 mH 0.364
零序電容C0 μF 4.169
1000 m架空線路 正序電阻R1 Ω 0.0544
正序電感L1 m H 0.3718
零序電阻R0 Ω 0.1904
零序電感L0 mH 1.673 |
|
