RFID物聯網實驗箱 磁吸搭積木模塊架構
|
 |
產品型號：CCD-RFID-IOT
產品代碼：
產品價格：1000
計量單位：臺
折 扣 率： 0
最后更新：2020-01-11
關 注 度：7082
生產企業：成都無線龍通訊科技有限公司天津分公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

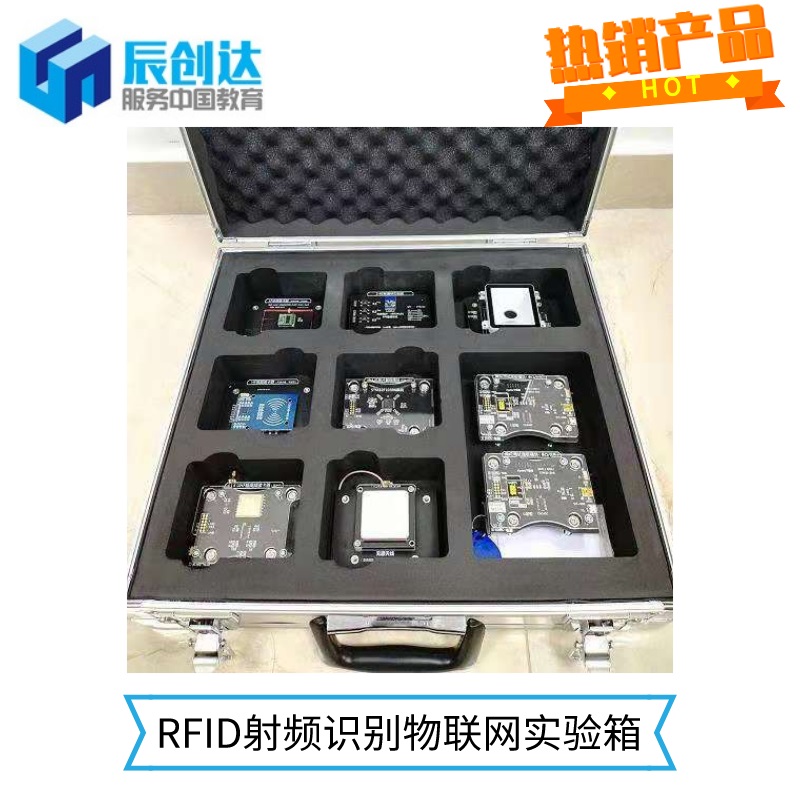

產品詳細介紹 RFID射頻識別物聯網實驗箱 磁吸搭積木式架構
RFID射頻識別基本單元 = STM32 ARM單片機處理器模塊 + RFID讀卡器模塊（LF/HF/UHF）+ 電子標簽
該實驗箱所有模塊采用磁吸式接口設計及搭積木式架構，采用標準的12路彈性插針，可以實現供電、仿真調試、數據通信、IO口拓展等功能；同時支持搭積木式的多級磁吸連接，無須外接跳線，通過彈性插針即可通信。即：調試底板模塊+STM32處理器模塊+RFID讀卡器模塊（LF/HF/UHF）（3層垂直積木，無須額外接線），可拓展性極強，如下圖所示：
125KHz LF低頻RFID模塊（1個）
支持125Khz－134.2KHz（LF低頻)，非接觸式IC卡讀寫器，操作方法簡捷、方便，讀卡速度快；
支持低頻RFID標簽卡UID讀�。�
最大讀寫距離可達10cm；
ISO11784/85標準設計，支持TK4100,GK4100,EM4100及其兼容芯片，支持TEMIC 5557,ATA5567,ATA5577，支持hitag-s，支持EM4469,EM4302,EM4305；
低頻RFID模組由分立器件搭建，展現低頻RFID電路原理
支持低頻RFID標簽卡塊數據的讀取
數據的讀寫支持16進制與非16進制格式；
提供動態鏈接庫，以及C#方面軟件的源代碼，并且符合正版書籍內容；
支持二次開發。
13.56MHz HF高頻RFID模塊（1個）
模塊采用NXP推出非接觸式讀寫卡芯片RC522；
工作頻率：13.56MHz；
自動應答類型:近場；
感應區域:0～10Cm；
高頻RFID模組由分立器件搭建，展現高頻RFID電路原理；
持ISO14443 1～4/type A/B和15693協議，可對邏輯加密卡及CPU卡操作，可演示完備的卡片防沖突機制；
支持SPI接口、I2C接口和UART三種通信接口；
模塊支持高頻M1卡、CPU卡分步驟讀寫；
主要控制信號通過測試環引出，便于外接控制及測量；
提供動態鏈接庫，以及C#方面軟件的源代碼，并且符合正版書籍內容；
支持二次開發。
915MHz UHF超高頻RFID模塊+UHF超高頻天線（1個）
采用超高頻RFID專用芯片模擬電路和先進DSP技術；
支持EPC C1 GEN2/ISO 18000-6C與18000-6B多協議；
提供RSSI值，也就是標簽返回射頻信號強度值；
超高頻RFID模組由分立器件搭建，展現超高頻RFID電路原理；
射頻電路設計PA功放，功率達26db，讀取距離大于5米；
支持超高頻RFID標簽UID讀取；
支持超高頻RFID標簽存儲器選擇，存儲器包含保留內存、EPC存儲器、TID存儲器、用戶存儲器可選；
支持超高頻RFID標簽數據寫入；
自帶收發命令的調試信息，可以查看當前串通信的數據信息；
輸出頻率范圍覆蓋國際和國內標準。全面支持國際常用超高頻RFID標準，包括所有碼率和編碼選項；
模塊支持RS232、TTL串口兩種接口；
提供動態鏈接庫，以及C#方面軟件的源代碼，并且符合正版書籍內容；
支持二次開發。
有源RFID模塊（2個）
內嵌2.4GHz低功耗無線收發內核，空中速率1Mbps（MAX）；
內建高性能51內核，16KB flash，1KB RAM，1KB NV RAM；
內置128bit AES硬件加密，32bit 硬件乘除協處理器，6~12bit ADC，兩路PWM、I2C，UART，硬件隨機數產生器，WDT、RTC、模擬比較器等；
配置板載天線及外置天線接口；識別距離板載天線不小于20M，外接天線不小于80M；
識別能力50張/次，防沖突；
提供動態鏈接庫，以及C#方面軟件的源代碼，并且符合正版書籍內容；
支持二次開發。
ARM單片機處理器模塊（3個）
采用STM32F103處理器，采用積木式探針，可以實現對RFID模塊進行控制功能。提供1個復位鍵，用于系統的復位。所有IO口都通過跳線針的形式引出在開發板的四周，可以方便學生進行跳線的連接方式。支持ADC、SPI、IIC、UART、PWM等接口。底部采用標準的12路彈性插針，可與調試底板模塊標準連接，用于程序下載、串口調試、供電等功能。無須外部接線，磁吸形式。提供RFID模塊通用接口，RFID模塊接口功能可直接通過撥碼開關選擇切換，無需修改程序代碼便可實現功能自動切換。
調試底板模塊（3個）
調試底板模塊采用標準的12路彈性插針接口，可與ARM單片機處理器模塊RFID模塊標準連接。提供2個串口，可通過跳線帽進行切換，1個ARM單片機程序下載接口，1個ZigBee C51單片機程序下載接口，1個mini USB接口，1個5V USB接口。用于程序下載、串口調試、供電等功能，無須外部接線，磁吸形式。
系統開發軟件資源：
1、提供基于PC端的C#軟件開發、上位機軟件開發、下位機軟件開發等資源，并提供源代碼。
2、提供基于STM32單片機基礎實驗，并提供源代碼。
3、提供基于ARM的RFID應用實驗，并提供源代碼。
4、提供基于Linux系統下的RFID相關軟件資源，并提供源代碼。
5、提供基于Android系統下的RFID相關軟件資源，并提供源代碼。
6、提供基于web端（H5）的RFID相關軟件資源，并提供源代碼。 |
|
