產品型號：PCI-EN-218A-4-C
產品代碼：re4
產品價格：1000
產品編碼：3456
計量單位：件
折 扣 率： 1
最后更新：2017-11-05
關 注 度：7280
生產企業：上海百速信息技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹

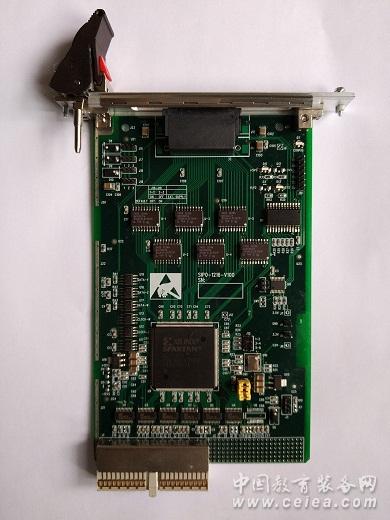

QU-216A系列是用于高速4通道正交解碼計數器板卡，包括4-6個32位計數器，支持索引鎖存，支持比較輸出， 4個高速隔離輸入，4個高速隔離輸出。
32-bit PCI或cPCI接口
4通道隔離輸入
4通道隔離輸出（默認用于比較值輸出）
32-bit計數支持4 x AB相位模式（可選64位，定貨時確定）
隔離電壓2500V
輸入頻率大于 10MHZ
計數器比較輸出
計數器索引鎖存
37-pin D-sub female連接器
功能可定制
cPCI支持寬溫
存儲溫度 -20℃-+70℃
濕度5~95% RH,無冷凝
3.3V,5V及板卡運行3個LED指示
REG OFFSET ADD R/W
Counter0 00 R
Counter1 04 R
Counter2 08 R
Counter3 0C R
Index_Latch0 20 R
Index_Latch1 24 R
Index_Latch2 28 R
Index_Latch3 2C R
Compare0_STEP 40/60 W/R
Compare1-STEP 44/64 W/R
Compare2-STEP 48/68 W/R
Compare3-STEP 4c/6C W/R
32位寄存器地址BAR IO空間偏移地址
IDO_2 20 IDO_3
2 IDO_0 21 IDO_1
3 EGND 22 EGND
4 IDI_2 23 IDI_3
5 IDI_0 24 IDI_1
6 IDI_COM 25 EGND
7 CH3Z+ 26 CH3Z-
8 CH3B+ 27 CH3B-
9 CH3A+ 28 CH3A-
10 CH2Z+ 29 CH2Z-
11 CH2B+ 30 CH2B-
12 CH2A+ 31 CH2A-
13 CH1Z+ 32 CH1Z-
14 CH1B+ 33 CH1B-
15 CH1A+ 34 CH1A-
16 CH0Z+ 35 CH0Z-
17 CH0B+ 36 CH0B-
18 CH0A+ 37 CH0A-
19 EGND
定購信息
PCI-QU-216A-32-C 32位4通道,PCI接口
PCI-QU-216A-64-C 64位4通道,PCI接口
cPCI-QU-216A-32-I 32位4通道,cPCI接口cPCI-QU-216A-64-I 64位4通道,cPCI接口
帶細分功能板卡請咨詢。
|
|
