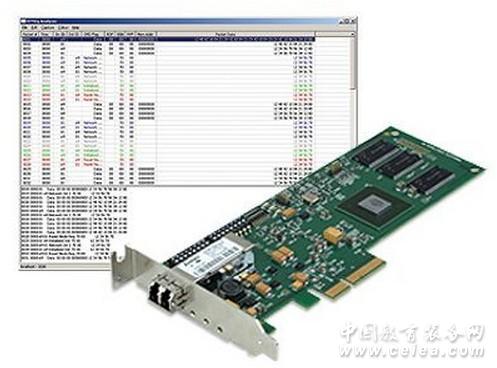

產品詳細介紹反射內存是用于需求較高實時性要求應用領域的實時網絡通訊技能，選用立異描繪的總線公共存儲戰略，它除了具有嚴厲的傳輸確定性和可猜測性外，還具有速度高、通訊協議簡略、宿主機負載輕、軟硬件渠道適應性強、牢靠的傳輸糾錯才能、撐持中止信號的傳輸等特色。在PCI、PMC、CPCI及VME渠道間數據可自在進行交流，撐持單模和多模，其間單�？蓳纬謧鬏旈g隔達10KM，多模***遠傳輸間隔為300M�？蛇x用節約本錢的環形拓撲布局和高牢靠的星形拓撲布局。
公司致力于LIND(凌達) CompactPCI商品（CPCI體系渠道 CPCI機箱 配件、機箱訂制、CPCI便攜機、寬溫加固CPCI主板、CPCI板卡保護膜、機箱零件、板卡面板、提把手、CPCI面板開孔/打印、2MM銜接器 ERNI CPCI接插件、德國設備供給壓接效勞）、加固計算機、簡便加固便攜計算機、加固筆記本（松下CF-30,松下CF19,Getac A790,Getac M230,Getac B300,Getac V100,Getac W130,Getac E100加固筆記本 加固計算機 車載筆記本）、便攜工控機、GE/VMIC操控仿真商品反射內存實時網絡 VMIPCI-5565 PCI-5565PIORC PMC-5565PIORC PCIE-5565RC VMIACC-5595,實時仿真計算機 半什物仿真體系、1553B接口卡、美國Nematron(瑞強)工控機、抗惡劣環境存儲商品的署理出售、體系集成征詢及效勞。
光纖反射內存網絡硬件延時測試報告結論摘要
1）數據包在整個環網上的延時
網絡數據從開始發送到在環網流轉一周的總延時為：總延時≈600*（節點數-1）+3*光纖線長,單位：ns。
2）通過PCI總線進行板卡反射內存讀寫的延時
PCI總線在寫時，需要準備時間為5CLK約0.125us，之后每讀取4Bytes個數據需要3個CLK約0.075us。因此，PCI寫入N個數據的延時可表示為：0.125us+ (N％4 + 1) *0.075us
六、應用舉例：基于光纖反射內存網實現遠程多試驗室協同試驗
隨著戰場環境復雜度的提高，半實物仿真實驗面臨更嚴峻的挑戰。由于試驗場地面積有限，各大型仿真非標設備常分布于不同樓宇的試驗室內，完成仿真試驗需要多樓宇、多試驗室跨域聯合進行。同時，面臨試驗資源緊的問題，需要多項試驗并行進行。這對多試驗室遠程互連及并行試驗提出了迫切的需求，而遠程協同仿真技術中的數據實時交互技術是解決上述問題的關鍵。本文采用基于光纖HUB的實時光纖反射內存網絡搭建系統硬件平臺，實現多試驗室協同試驗仿真。
在多試驗任務并舉的情況下，綜合考慮不同試驗室聯合仿真的需要，兼顧數據通訊的安全性和線纜連接的方便性，本節以三個實驗室協同仿真為例，采用實時光纖反射內存、HY-FHX8型光纖HUB搭建網絡，通過試驗綜合控制系統實現光纖網絡的集中管理，設計方案如下圖所示。
|
|
