產品型號：HY-105B
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2017-11-02
關 注 度：7429
生產企業：上海華育教育設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

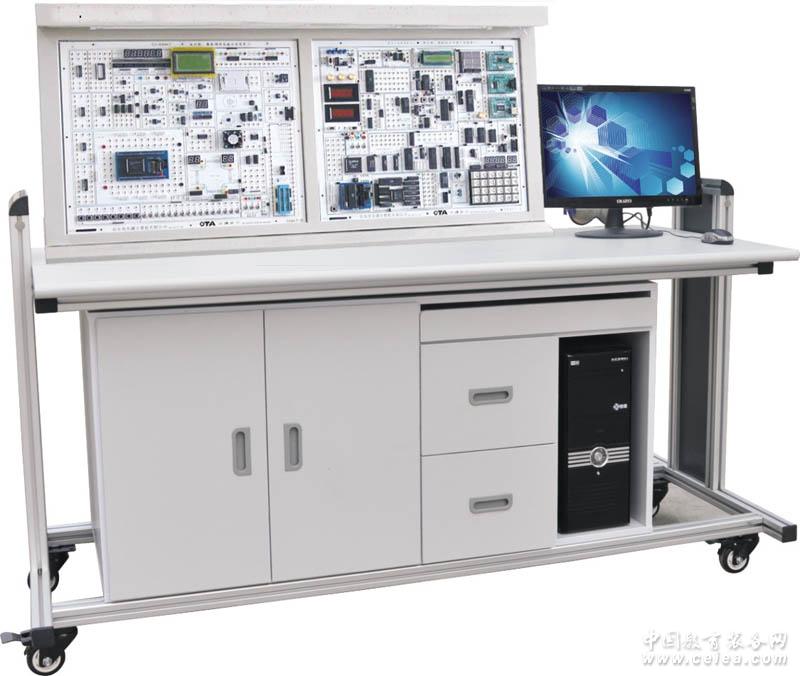

產品詳細介紹HY-105B 型網絡接口型單片機、微機綜合實驗開發裝置是一套開發型、多功能單片機 · 微機 ·CPLD ／ FPGA 綜合實驗開發裝置 ( 簡稱系統 ), 該系統吸收了國內外先進教學儀器的優點 , 結合現代電子技術的需要 , 增設了許多新型實用接口、單片機通信、控制技術 , 通過本系統可完成單片機 (51/196) 、微機 (8086) 、 EDA 等學科的原理接口實驗和應用 , 為單片機 · 微機實驗室提供綜合實驗平臺 , 同時也為從事單片機 · 微機開發人員提供理想的實驗環境。
單片機實驗臺
一、系統組成：
該實驗裝置是由控制屏、內置直流穩壓電源、漏電斷路器等組成，控制屏有兩大塊的雙面印刷線路板組成。
二、系統特點：
1 、是集 51 、 96 、 8088 （以下簡稱 88 ）三大系列 CPU 于一體的三合一實驗系統。內置 JD-208 仿真器 (5196) 和 8088 實驗系統。該系統以 8088 實驗系統作為基板，自成一體，可單獨作為 8086 微機原理和接口實驗使用，也可分別疊插 51 或 96CPU 卡，構成 51/96 單片機實驗開發系統， 598 系統結構緊湊，資源充分共享，無總線開關切換，自動識別 CPU 的類型。
2 、實驗系統軟、硬件配置完善，仿真軟件支持 Win98/2000/XP 等操作系統，并支持匯編語言和 C 語言的開發，實驗內容豐富，是單片機、微機原理和接口教學的理想平臺。
3 、 598 同時配置 EDA 下載板和相應 IO 接口 , 支持 altera 、 lattice 、 xilinx 三家公司 CPLD/FPGA 芯片實驗開發。
4 、提供多種總線類型的實驗模塊 , 包括并行總線、 RS232 總線、 RS485 總線、 I 2C 總線、 SPI 串行總線、 USB 總線、 CAN 總線、 1-WIRE 總線和以太網接口 , 可調試新型外圍接口芯片有 :I 2C 串行 RAM AT 24C 02 、 I 2C 串行實時時鐘 PCF8563T 、 I 2C 串行 10 位 D/A TL5615 、 8 位 A/D TL549 、 1-WIRE 總線數字溫度傳感器 DS 18B20 、 RS232 芯片 MAX232 、 MAX485 、 CAN 總線控制器 SJA1000 、 CAN 總線收發器 TJA1050T 、網絡芯片 RTL8019AS 、看門狗電路 MAX 813L 。
5 、提供多種輸入／輸出設備，包括字符式 1602 LCD 、 128X64 點陣 LCD 、 16X16LED 點陣、 4X6 開放式鍵盤、 6 位開放式數碼管、 IC 卡、步進電機、小直流電機、小直流電機、繼電器、語音錄放 ( 含話筒、喇叭 ) 、打印機接口、小直流電機閉環控制、溫度閉環控制等。
6 、學生可通過實驗臺內置的仿真器聯 PC 機調試、運行所有的實驗程序 , 也可不聯 PC 機獨立運行。
三、 實驗項目：
（一）單片機內部功能實驗：
1 、單片機內部定時／計數器實驗（脈沖計數）
2 、單片機內部定時／計數器實驗、中斷控制綜合實驗（電腦 時鐘）
3 、單片機串行口實驗 — 雙機通信
4 、單片機串行口實驗 — 單片機與電腦聯機通信實驗
5 、單片機 I ／ O 口實驗
6 、單片機 ISP 最小系統實驗和看門狗實驗
8 、串并轉換（ 7 4 L S 1 6 4 ），擴展 2 位七段 LED 實驗
9 、并串轉換（ 7 4 L S 1 6 5 ）實驗
10 、 v ／ F 轉換實驗
（二）單片機、微機常用接口與應用實驗
11 、 8 位 8 路 A ／ D 轉換 ADC 0 8 0 9 實驗
12 、 8 位 1 路 D ／ A 轉換 D A C 0 8 3 2 實驗
13 、定時／計數器 8 2 5 3 A 實驗
14 、串行通信接口控制電路 8 2 5 1 ／ 8250 實驗
15 、 I ／ O 口（ 7 4 L S 2 7 3 ／ 7 4 L S 2 4 4 ）擴展實 驗
16 、并行口擴展實驗 8 2 5 5 ／ 8 1 5 5
17 、地址譯碼（ 3 一 8 譯碼器 7 4 L S 1 3 8 ）實驗
18, 8279 鍵盤輸入、 LED 顯示輸出實驗
19 、打印機接口控制實驗（打印機選配）
20 、繼電器控制實驗
21 、音樂控制實驗
22 、語音錄放實驗
23 、步進電機（ 4 相）控制
24 、十字路口交通燈模型控制實驗
25 、 16X16 LED 點陣實驗
26 、 128X64 LCD 點陣實驗
（三）單片機新型總線控制接口實驗
27 、 I 2C 串行 RAM 24C 02 讀寫實驗
28 、 12C 串行 10 位 D/A T L 5615 D/A 轉換實驗
29 、 I 2C 串行 8 位 A/D T L 549 A /D 轉換實驗
30 、 I 2C 串行實時時鐘 PCF8563T 應用實驗
31 、 I-WIRE 總線數字溫度傳感器 DS 18B20 應用實驗
32, CAN 控制器 STA1000, CAN 收發器 TJA1050T 應用實驗
33 、以態網接口 RTL8019AS 應用實驗
34 、 RS232/485 通信接口實驗
35 、 USB 總線接口實驗
( 四 ) 單片機、微機控制應用小系統實驗
36 、直流電機閉環控制實驗
37 、溫度測量控制（ PID 調節閉環控制）
( 五 ) 微機接口實驗
38 、 8237DMA 數據傳送實驗
39 、 8259 中斷控制器實驗
（六）可編程 CPLD ／ＦＰＧＡ應用實驗
基本實驗：
（ 1 ）七人表決器；
（ 2 ）四位加法器；
（ 3 ） BCD 碼加法器；
（ 4 ）格雷碼變換器；
（ 5 ）四位并行乘法器； （ 6 ）觸發器；
（ 7 ）用 ABEL 語言設計 74LS160 功能模塊計數器；
（ 8 ）多模加減計數器；
（ 9 ）可控脈沖發生器；
（ 10 ）簡易數碼鎖；
（ 11 ）英語字母顯示實驗；
（ 12 ）八位乘法器；
（ 13 ）序列檢測器；
（ 14 ）可變模 16 位加法計數器；
（ 15 ）正負脈沖數控調制發生器；
（ 16 ）秒表。
模塊實驗：
（ 1 ） A/D 0809 模數轉換器實驗；
（ 2 ） D/A 0832 數模轉換器實驗；
（ 3 ）步進電機控制實驗；
（ 4 ） 16*16 LED 點陣顯示實驗；
（ 5 ）電子時鐘實驗；
（ 6 ）數碼管靜態顯示實驗；
（ 7 ） VGA 接口彩條信號實驗；
（ 8 ） 4*4 鍵盤擴展實驗；
（ 9 ） 128*64 LCD 液晶顯示實驗；
（ 10 ）電子音樂演 奏實驗；
（ 11 ） RS232 串口發送實驗（ SEND ）；
（ 12 ） RS232 串口接收實驗（ RECEIVE ）；
（ 13 ） PS/2 鍵盤接口邏輯設計；
（ 14 ）單片機總線接口實驗；
（ 15 ）異步串口通訊（ UART ）
數字系統設計：
（ 1 ）數字鐘；
（ 2 ）頻率計；
（ 3 ） . 交通燈；
（ 4 ）數字鎖；
（ 5 ）出租車計費器；
（ 6 ）搶答器；
（ 7 ）自動電梯；
（ 8 ）彩燈控制器等。
（七）自行擴展實驗
通過 IC 擴展區用戶可自行擴展各種數字電路、單片機應用實驗。
四、實驗室每二人每套配置方案 ( 二人為一組，一組用一張實驗桌 )
1 、控制屏 必配 1 臺。
2 、微機 自配 1 臺。
3 、示波器 自配 1 臺。
4 、萬用表 自配 1 只。
5 、微型打印機 按照實際情況選配，一般每套配一臺微打。
6 、網卡 按照實際情況選配 1 塊。 |
|
