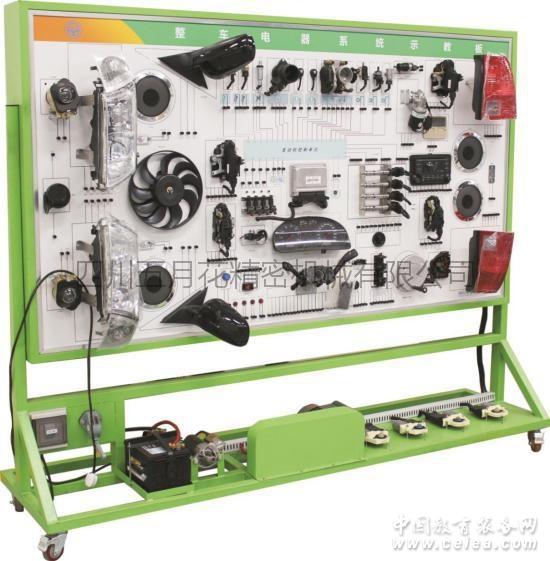

汽車實訓整車電器系統示教板

產品型號：WYHSX025
產品代碼：
產品價格：
折扣率： 0
最后更新：2016-11-25
關 注度：5464
生產企業：四川五月花精密機械有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹整車電器系統示教板
一、產品簡介

該設備采用豐田卡羅拉1.8L整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。適用于各類院校和培訓機構對整車電器理論和維修實訓的教學需要。

二、功能特點

1.汽車整車電器系統真實可運行

2.接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。

3.示教板面板打印有永不褪色的彩色電路圖，學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。

4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

6.示教板底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

7.配備無線智能化故障設置和考核系統,詳見故障設置說明

8.可根據教學需求，定制其他車型的整車電器系統示教板。

三、技術參數

外形尺寸：2360×600×1930mm(長×寬×高)

動力電源：三相四線(或三相五線)380V±10% 50Hz

工作電壓：直流12V

工作溫度：-40℃～+50℃

四、結構組成

示教板面板、發動機控制電腦(ECU)、車身控制電腦(ECU)、診斷座、點火開關、組合儀表、組合開關、左右前大燈總成、左右前霧燈、左右轉向燈、左右轉、邊燈、左右組合尾燈、牌照燈、剎車燈開關、倒車燈開關、危險燈開關、線束

、閃光繼電器、雨刮總成、雨刮控制器、噴水電機、噴水壺、喇叭、喇叭繼電器、霧燈繼電器、無分電器點火系統、模擬噴油嘴指示燈、燃油泵繼電器、燃油泵指示燈、曲軸位置傳感器及信號輪、電動窗主開關左右前電動窗電機、左前門鎖集控單元、右前門鎖電機、左右后電動窗電機、左右后電動窗開關、左右后門鎖電機、汽車音響總成、揚聲器、起動機總成、發電機總成、三相異步電動機、蓄電池、保險絲盒、電源總開關、無線智能故障設置和考核系統、移動臺架(帶自鎖腳輪裝置
