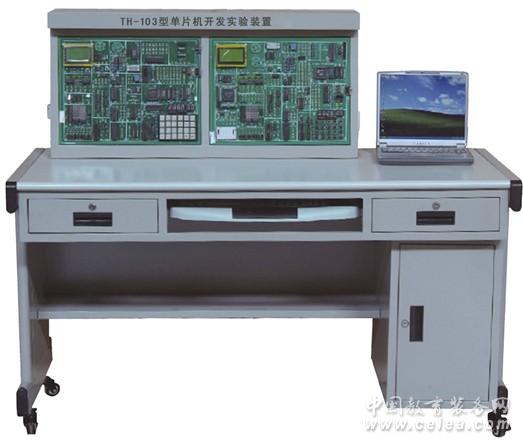

單片機開發實驗裝置
|
 |
產品型號：TH-103型
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-30
關 注 度：5769
生產企業：浙江同暉教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹概述：
該裝置是我公司生產的功能最為強大的單片機、CPLD、FPGA、EDA、微機原理實驗儀，提供了幾乎所有最實用、新穎的接口實驗。該系統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其優秀。是《工科MCS-51/196單片機原理與接口》、《單片機控制技術》、《C8051Fxxx高速SOC單片機原理及應用》、《EDA》、《微機原理》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。是目前教儀市場不可多得的性價比極高的微處理綜合開發實驗設備。系統提供了DOS，32位匯編，WIN32及驅動的所有源程序及相關的電子文檔和PPT演示，還提供了大量的實用資料，如匯編，DDK，SOFTICE等教材,32位的匯編可在VC++6.0中進行調試運行，極大地方便用戶的開發.
一、系統組成：
單片機、CPLD/FPGA:
1、系統配置性能優越的51/96通用仿真器;由主板，核心板及下載器組成；
2、輸入接口（單次脈沖源，兩路0—5V可調電源，時鐘發生器，8位撥碼開關， 555信號源，8位查詢式鍵盤， 4×4陣列式鍵盤
3、輸出接口：揚聲器驅動，串行靜態顯示，動態掃描顯示，128×64點陣圖文液晶顯示模塊，16位邏輯電平顯示， I2C總線時鐘，十字路口交通燈/ 汽車信號轉彎燈/舞臺燈，繼電器控制，
2只8×8雙色點陣顯示,蜂鳴器控制。
4、通信接口芯片： USB1.1通信接口， CAN2.0通信接口，以太網通信接口，RS232通信接口，RS485通信接口，USB2.0通信接口，紅外線無線接口；
5、常用接口芯片：74LS164串轉并接口，74LS165并轉串接口，8255接口，8155接口，8253定時器/計數器擴展接口，8250和8251異步通信接口，MAX813看門狗接口，I2C總線接口， AD/DA轉換，實時時鐘/日歷控制（6組），溫度傳感器與溫度控制，紅外收發電路，8279鍵盤掃描，74LS138譯碼器，v/F轉換電路，語音芯片ISD1420;
6、存儲器接口芯片： SRAM62256數據存儲器， I2C（AT24C02）接口，93C46存儲器，（27C512）程序存儲器
7、常用設備：直流電機驅動，步進電機驅動，揚聲器，蜂鳴器，繼電器，繼電器， DS18B20溫度控制
8、開發工具:單片機仿真器，ISP燒錄器。
9、上位仿真軟件支持匯編和Ｃ語言。
10、數據轉換：并行A/D, D/A轉換接口，串行A/D, D/A轉換接口；
11、實驗箱含電源模塊，能提供各模塊的電源需求。
12、配置足夠配套接線。
13、配有適應WindowsMe/2000/xp等操作平臺的調試軟件。
微機原理:
一、系統功能特點
1．完善的微機接口技術及微機控制應用實驗教學平臺
系統以PC微機為操作臺，通過串口方式相連接。系統提供了標準PC總線和各種常用外圍接口芯片及控制應用部件，如8251串口、8253定時/計數器、8255并口、8259中斷、8259中斷級連、8237DMA傳送、A/D、D/A轉換、存貯器擴展、鍵盤輸入及LED顯示、二進制開關輸入及發光管顯示、電子發聲器、步進電機、直流電機，從而全面支持“微機接口技術”及“微機控制應用”的各項實驗內容。
2．對實驗設計具有良好的開放性，增強學生綜合設計能力
實驗系統所具有的硬軟件結構對用戶的實驗設計具有良好的開放特性，系統總線及各種外圍接口器件都可由用戶來操作連接，所有接口包括8259、8237都可由用戶進行重新初始化設計和操作，從而極大地提高了學生的實際操作能力，避免了單純驗證式實驗方式的弊病。
3．采用排線連接方式，提高了實驗效率
硬件實驗連線采用排線連接方式，構造實驗電路簡明快捷，并提高了連線的可靠性。它既能夠充分鍛煉學生的實際動手和操作能力，又保證了極高的實驗效率和成功率，使學生可把注意力集中在硬軟件設計和調試過程中。
4．優異的編程調試操作界面
5．系統提供了PC虛擬示波器功能，可用于觀察和測量實驗中的輸出信號。
6. 系統提供了標準PC總線接口插座，可支持總線的擴展實驗。
7. 系統提供了EPROM編程器，可對EPROM2732-27512快速編程。
二、主要特點
1、該實驗儀基于一種靈活多變開放式的構思，所有電路單元盡可能獨立開放，提高實驗的自由度，靈活性，各單元模塊可組成多種多樣功能各異的實驗電路，可給學生留下創造性的發展空間，極大地提高了資源利用率，如開放式鍵盤, 開放式顯示器，開放式串口等，為適應多種方式實驗提供可能。
2、系統支持二種工作方式：一是聯機運行：在與上位軟件聯機的狀態下實現各種調試和行運的操作，二是脫機運行：系統配有管理監控，在無電腦的情況下，系統可以自動切換到脫機管理狀態，用戶可輕松調用實驗程序的EPROM完成50多個實驗。
三、實驗項目
（一）單片機實驗系統
1、軟件實驗
（1）清零程序
（2）拆字程序
（3）拼字程序
（4）數據區傳送子程序
（5）數據排序?qū)嶒?yàn)
（6）查找相同數據個數
（7）無符號雙字節快速乘法子程序
（8）多分支程序
（9）脈沖計數實驗
（10）電腦時鐘實驗
2、硬件實驗
（1）P1口亮燈實驗
（2）P1口轉彎燈實驗
（3）P3.3口輸入，P1口輸出實驗
（4）工業順序控制實驗
（5）8255 A、B、C口輸出方波實驗
（6）8255 PA口控制PB口
（7）8255控制交通燈
（8）簡單I/O擴展實驗
（9）A/D0809轉換實驗
（10）D/A0832轉換實驗
（11）8279鍵盤顯示實驗
（12）I2C儲存卡讀寫實驗
（13）繼電器控制實驗；
（14）步進電機控制
（15）8253方波實驗
（16）小直流電機調速實驗
（17）16*16 LED點陣顯示實驗
（18）8250可編程異步通訊接口實驗（自發自收）
（19）8251可編程通訊接口實驗（與PC機）
（20）單片機RS232/485串行發送實驗（雙機通訊）
（21）單片機RS232/485串行接收實驗（雙機通訊）
（22）溫度壓力實驗
（23）DS18B20單總線溫度測量實驗
（24）PWM實驗
（25）射極跟隨器
（二）EDA/CPLD/FPGA實驗系統模塊實驗：
（1）A/D 0809模數轉換器實驗
（2）D/A 0832數模轉換器實驗
（3）步進電機控制實驗
（4）16*16 LED點陣顯示實驗
（5）電子時鐘實驗
（6）數碼管靜態顯示實驗
（7）4*4鍵盤擴展實驗
（8）128*64 LCD液晶顯示實驗
（9）電子音樂演奏實驗
（10）RS232串口發送實驗（SEND）
（11）RS232串口接收實驗（RECEIVE）
（12）單片機總線接口實驗
（13）異步串口通訊（UART）
（三）微機原理實驗項目
16位微機原理實驗
1、數據傳送實驗
2、數碼轉換實驗
3、運算類程序?qū)嶒?yàn)
4、分支程序?qū)嶒?yàn)
5、循環程序?qū)嶒?yàn)
6、排序程序?qū)嶒?yàn)
7、子程序?qū)嶒?yàn)
8、顯示程序?qū)嶒?yàn)
微機接口技術實驗
1、8259 中斷控制器實驗
2、8255 并行接口實驗
3、8253 定時/計數器實驗
4、8237DMA傳送實驗
5、8251串行通訊接口實驗
6、串行通訊應用實驗
7、A/D轉換實驗
8、D/A轉換實驗
9、存貯器擴展實驗
10、鍵盤與LED顯示實驗
11、繼電器實驗
12、競賽搶答器實驗
13、交通燈實驗
微機控制應用實驗
1．步進電機控制實驗
2．直流電機閉環調速實驗 |
|
