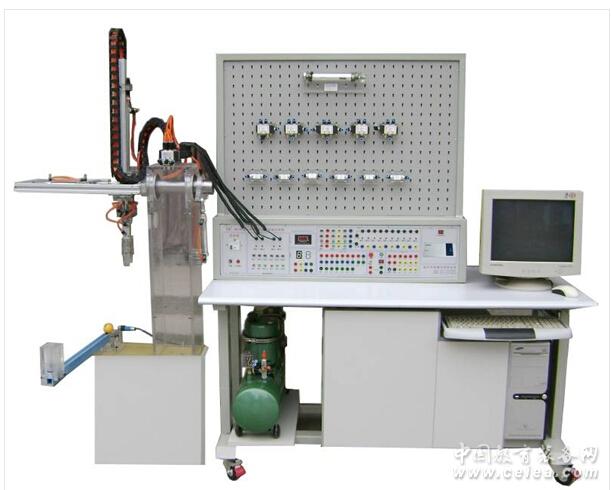

QK-07A型（PLC）氣動傳動系統

產品型號：QK-07A
產品代碼：
產品價格：
折扣率： 0
最后更新：2016-06-01
關注度：6123
生產企業：上海上益教育設備制造有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹QK-07A型（PLC）氣動傳動系統（專利號:ZL200620131203.5 ; ZL2008 3 0099136.8）氣動PLC控制實驗裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程控制器（PLC）的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。該系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。產品概述：（電腦自備）主要特點：其添加了5種類型共8只傳感器，實驗元件也有所增加，同時將PLC的利用率也大大的提高。實驗除基本實驗外添加了2個類型的實驗項目，可完成實驗3 6課，其主要添加了機械手副臺，使得我們的學習更加生動，有助于我們更好的學習氣動技術。實驗臺整體為鋼制結構主要參數：實驗設備外形尺寸：1500mm×700mm×1720mm 可編程控制器（PLC）：三菱FX1N-40MR主機，（繼電器輸出型）。電源：輸入AC220V，輸出DC24V/2A 空氣壓縮機 (基本配置小型機)功率：360W 電源：AC220V　　　公稱1容積：10L 額定輸出氣壓：0.7MPa 特點： 1、本產品插腳和底座是國家專利，做任何實驗每個配備件不會松動與脫落。實驗臺裝件底板采用2MM厚度鋁板，用數控沖床成型。 2、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。 3、配備氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實驗面板上。回路搭接采用快換接頭，拆接方便快捷。 4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。 5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC 可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。 6．配有氣動組態仿真軟件對實訓氣路進行仿真演示。氣動基本實驗回路舉例： 1、單作用氣缸的換向回路 2、雙作用氣缸的換向回路　 3、單作用氣缸速度控制回路　　　 4、雙作用氣缸單向調速回路　　 5、雙作用氣缸雙向調速回路　　　 6、速度換接回路　　 7、緩沖回路　 8、二次壓力控制回路　　 9、高低壓轉換回路　 10、計數回路 11、延時回路 12、過載保護回路　 13、互鎖回路1　　 14、單缸單往復控制回路　　 15、單缸連續往復動作回路　　 16、直線缸、旋轉缸順序動作回路　　 17、多缸順序動作回路　　 18、雙缸同步動作回路　　 19、四缸聯動回路　　 20、卸荷回路　　 21、或門型梭閥的應用回路　　　 22、快速排氣閥應用回路 23、加載的閉鎖回機械手的實訓完成上下、左右、旋轉、抓緊等功能（部分傳感器）
