產品詳細介紹 田徑比賽計時記分系統
一、田徑計時記分系統組成
田徑計時記分系統分徑賽設備和田賽設備兩部份。
分別介紹：
田徑比賽計時記分系統
一、田徑計時記分系統組成
田徑計時記分系統分徑賽設備和田賽設備兩部份。
分別介紹：
際田聯規定運動員參加奧運會必須在規定時間里達到規定的報名標準，個人項目每個單項達到A級標準的最多3名運動員參賽，如無達到A級標準的運動員，允許1名達到B級標準的運動員參賽，如無達到B級標準的運動員，則允許各報1名男女運動員參加除田賽項目、10000米跑、七項全能、十項全能以外的其他項目比賽。接力項目每個協會每個項目最多1個隊，接力運動員可報6名，其中可報兩名未達標的運動員。
田徑比賽計時記分系統
一、系統概述
1.1田徑比賽計時記分系統分田賽部分和徑賽部分；
田徑比賽現場計時記分系統是前沿數據采集系統,它可根據競賽規則,對比賽全過程產生的成績及各種環境因素進行監視,測量,量化處理,顯示公布,同時向組委會和裁判組提供所需的比賽信息。計時記分系統可分為計時,記分,測量三個系統。
● 計時系統：時段控制計時，對有時間段限制的比賽項目進行運動時間控制，一般具有時段長短設置，復位，中斷，恢復計時等功能。
● 記分系統：依據比賽規則對選手的比賽過程評分，將成績數據顯示在屏幕上。
● 測量系統：對比賽高度，距離，風速和風向等進行精確的測量，提供各種數據。
1.2田徑比賽成績處理系統的基本功能：
對賽場上來自計時記分系統的單向成績進行接收（自動或經裁判長確認簽字后人工手動輸入），處理，存儲，并打印成績單以供現場成績查詢和發布。
1.3田徑比賽計時計分系統及現場成績處理系統除自身形成完整的數據評判體系外，還負責將其采集的數據通過技術接口傳送給現場大屏幕顯示系統，電視轉播攝像系統等。
二、 系統組成
現代化田徑運動會設備配置及所涉及到的設備（軟件）包括：
1． 田徑運動會網絡信息管理系統（軟件）
2． 徑賽電動計時儀
3． 徑賽電子起跑系統
4． 徑賽分段計時系統
5． 徑賽長跑計圈系統
6． 風速儀
7． 田賽激光測距儀
8． 田賽顯示牌
9． 延時顯示牌
2.1 設備功能簡述；
2.11電子起跑裝置：包括起跑器，發令槍，起跑犯規檢測裝置，耳機，麥克風和發令聲音傳感器等。
2.12起跑器上設有壓力傳感器，選手腳蹬踏板力量超過20公斤時，壓力傳感器會發出信號到起跑反應操作箱。
2.13起跑犯規檢測裝置主要功能是檢測發令系統是否正常進行，記錄并顯示每名選手的反應時間并判斷是否搶跑犯規，可顯示選手蹬離踏板的壓力曲線圖。

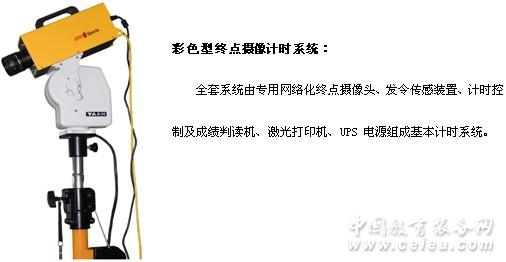

2.14終點裝置包括終點高速線陣像機，終點光電儀，電子計圈器，時間顯示牌。
2.15終點高速線陣像機：能以1000幀-5000幀/ 秒 (1/1000秒)的速度連續攝錄選手沖刺終點線的圖像。裁判可在顯示屏上通過鼠標移動判讀游標線來判讀出每個選手的成績，顯示的圖像和成績可存盤保存供裁判重新判讀或通過打印機輸出以便存檔。
2.16終點光電儀：紅外線對射裝置，位于終點線前面的兩側，第一時間提供首位選手的非官方成績。
2.17 徑賽現場接線箱：分別位于100米起點，200米起點，1500米起點和終點處，共由4套設備組成。（田賽與徑賽共用一套計時記分成績處理系統后端設備，集中布置在終點攝像機房內）
2.18 徑賽項目場地設備配置表
序號 設 備 100米
賽跑 200米
賽跑 400米
賽跑 1500米
賽跑 100米
跨欄 400米
跨欄
1 發令槍系統 √ √ √ √ √ √
2 起跑犯規監測裝置 √ √ √ × √ √
3 起跑器 √ √ √ × √ √
4 輔助終點攝像機 √ √ √ × √ √
5 圈數顯示牌 × × × √ × ×
6 終點線系統 √ √ √ √ √ √
7 終點光電設備 √ √ √ √ √ √
8 風速儀 √ √ × × √ √
9 成績公告牌 √ √ √ √ √ √
（配置表中√表示有此項，×表示無此項）
2.19 徑賽設備配置說明：
● 在100米起點，200米起點和400米起點處均可設起跑器一套，發令器一套，起跑犯規監測裝置一套，1500米起點處也可設發令器一套。
● 400米及400米以下的各項賽跑必須使用起跑器，其他各項賽跑均不得使用起跑器。
● 主終點攝像機應安置在終點線向場外的延長線上，一般在看臺上部的終點攝像機房安置終點攝像機。
● 輔助攝像機應位于終點線向場內的延長線上，輔助終點攝像機與最近側跑道的距離不應小于4米。
● 終點攝像機為垂直窄縫攝像機，能夠與高精度計時器同步，并以1幀/毫秒（1/1000秒）的速度連續攝錄選手沖刺終點線的圖像。
● 電子計圈器一般設置于終點線向場內的延長線上。
● 為便于選手和觀眾能隨時看到選手跑進終點線的時間，終點和場內四角均應設有電子時間顯示牌。
● 終點光電儀位于終點線的兩側，第一時間提供首位選手非官方成績，在長距離賽跑中起到計圈器的作用。
● 風速儀高度為1.22米，放置在靠近跑道或助跑道2米的范圍內。徑賽項目風速儀應放置在靠近第一道，離終點50米的直道區旁邊。
● 徑賽項目中，風速儀主要用于以下項目：100米，賽跑，100米跨欄，110米跨欄，200米賽跑。
● 徑賽項目中，風速測量時間如下：10米賽跑為10秒，100米跨欄為13秒，110米跨欄為13秒，200米賽跑為10秒。
● 田賽的現場數據采集設備一般為便攜式專用設備，與現場接線箱之間通過串行電纜連接。田賽每個比賽項目設置一臺現場數據采集設備。
2.20 田賽項目場地設備配置表
序號 設 備 跳遠 跳高 撐桿跳 鐵餅及鏈球 鉛球 標槍
1 現場數據采集設備 √ √ √ √ √ √
2 成績公告牌 √ √ √ √ √ √
3 測距儀 √ √ √ √ √ √
4 計時牌 √ √ √ √ √ √
5 風速儀 √ × √ × × √
（配置表中√表示有此項，×表示無此項）
2.21田賽設備配置說明：
● 田賽中風速儀主要用于跳遠，三級跳遠項目。風速儀應放置在靠近助跑道2米的范圍內，離起跳板20米的位置。
● 在跳遠，三級跳遠比賽項目中，應在選手助跑到起跳板40米（跳遠）和35米（三級跳遠）的標志時，開始測量風速5秒以上，如果選手助跑距離短于以上距離，則應從選手開始助跑時開啟風速儀。
● 激光測速儀主要用于測量高度和距離項目。
激光測速儀的安裝位置如下：
① 跳高：安置于離橫桿20 – 30 米處的位置，且與兩立桿呈等腰三角形。
② 撐桿跳：安置于助跑道正中間離橫桿40 – 50 米處，且與兩立桿呈等腰三角形。
③ 跳遠，三級跳遠：安置于起跳板延長線的一端，靠近記錄臺和成績顯示屏處。
④ 標槍：安置于標槍起擲弧的延長線到記錄臺之間的任意位置。
⑤ 鉛球：安置于鉛球投擲圈圈心延長線的一端，靠近記錄臺和成績顯示屏處。
⑥ 鐵餅：安置于鐵餅投擲圈圈心延長線的護籠左側一端，靠近記錄臺和成績顯示屏處。
⑦ 鏈球：安置于鏈球投擲圈圈心延長線的護籠左側一端，靠近記錄臺和成績顯示屏處。
● 成績公告牌：顯示兩行，每行10個字符，設置于場內四角位于跑道內側。
● 時限鐘：對田賽選手的預備時間進行計時顯示。
2.2 田徑比賽信息系統；
田徑運動會的重要特點是不可重復、實時性要求高、內容多變和不確定，使其組織工作相當復雜，為提高籌備及組織工作效率，保證賽會進展的高效流暢，電子信息服務系統是重要手段甚至是必備手段，是體現賽會科技含量和技術水平高低的重要標志，也是展示主辦地區和城市的政治、經濟、科技、文化等各方面成就和能力的時機。電子信息系統的作用在于提供較之傳統的手工管理操作方式高的多的測量精度和高的多的工作效率，甚至有些功能是傳統方式所根本無法提供的。
JOYI田徑運動會信息系統是專門為各種規模特別是大型的田徑運動會設計的一套完備的信息管理軟件包，它包括了對田徑運動會從賽前的組織管理到比賽過程的組織管理以及賽后的信息處理的完整支持，如賽前信息的采集輸入、賽前信息的編排管理、比賽過程的信息交換與處理和發布、賽后信息的處理與匯總輸出等，為田徑運動會提供了令人耳目一新的高效、精確、快捷的組織管理模式。
● 賽前信息采集輸入
賽前信息采集輸入支持各種方式，包括鍵盤輸入、磁盤文件讀入、通過INTERNET的遠程信息輸入（遠程注冊報名系統），極大地方便用戶操作。
● 賽前信息的編排管理
賽前信息的編排管理提供了按各種規則進行自動編排的功能，并可以對編排結果進行手動調整，在編排管理的基礎上生成各種文書文檔如秩序冊及各種手工成績單等，各種文檔均提供打印和磁盤文件兩種輸出方式，方便用戶進行二次編輯。
● 比賽過程中的信息聯網傳輸
比賽過程的信息交換是運動會信息系統的重要功能之一，也是對賽會組織管理效率起重要作用的部分，其自動化程度直接影響賽會的組織管理水平。
田徑比賽過程信息交換完全實現自動化、網絡化，支持賽會的各種相關終端，包括編排記錄終端、檢錄終端（含田賽檢錄與徑賽檢錄）、徑賽起點終端、徑賽終點終端、電動計時終端、田賽現場終端、風速終端、廣播終端、大屏幕終端、信息查詢終端（新聞發布終端），各種終端均可以聯網從信息中心獲取比賽的相關信息（如編排、檢錄結果），并且隨時將比賽過程的各種相關數據（如比賽成績）聯網傳送到信息中心。
上述所有終端均可自由掛接，數目不限。其中電動計時終端直接利用徑賽電動計時儀而無需經過中轉環節，田賽現場終端包含了對田賽激光測距儀的支持以及對田賽現場計分顯示牌的支持，也無需再經過中轉環節。
作為補充，各種信息輸入都提供了手工錄入的后備手段。
● 比賽過程的信息處理
比賽過程的信息處理包括后續編排、各種統計信息、各種文書文檔等，后續編排與賽前編排類似，提供自動編排與手工調整兩種方式，在此基礎上生成每日秩序冊；針對不同項目提供大量統計信息，如：全能項目積分、運動員等級、破紀錄信息等，一旦比賽成績傳送完成，上述信息立即自動生成，個別信息（如破紀錄）還將自動提示。
提供以層次方式管理歷史比賽紀錄，如國家、省、市、學校各層次紀錄可同時存在，當比賽期間打破紀錄時可以根據層次給予不同提示，并可以方便的增加、修改、刪除各項目的歷史比賽紀錄。
● 比賽過程信息發布
比賽過程信息（如比賽成績等）發布有三種途徑，一是實時信息發布，系統包含一套實時信息發布機制，相關信息一經獲取，立即聯網發布到相關終端，并立即通過廣播、大屏幕等設施向全場發布；二是通過查詢終端聯網查詢，系統為查詢提供了完備的檢索功能；三是傳統的張榜公布，系統可以將各種結果按規定格式打印輸出。
● 賽后信息處理
賽后信息處理包括成績冊的生成輸出、各種報表與統計信息的生成與輸出等。
三、產品優勢
● 整體優勢
JOYI田徑設備的整體優勢在于其設計思想先進，產品的技術含量領先市場一步，產品配套成龍，是目前國內田徑運動會自動化設備配套最為完備的生產廠家之一，并且其所有產品均按照網絡化、信息化的思想設計，各設備即可單獨使用，又可以無中轉直接聯網，實現無縫連接，構成完整的運動會信息系統，做到數據傳送和處理的快速、自動，真正降低工作強度提高工作效率，使得運動會的組織管理工作上檔次。
● 個體優勢
JOYI田徑設備的每一種產品在推出市場之前都必須經過嚴格的內部測試、權威機構的專業測試、正規賽事的多次試用、相關機構的審核認證等步驟，保證了每種產品在推向市場前均達到很高的質量水平。并且對于每種推出市場后的產品不斷進行改進和提高，確保各種產品技術及性能的領先地位。
四、可選系統技術參數
1、徑賽分段計時系統
高精度計時，計時單位：1/100秒，穩定度：1PPM
七位數碼時間顯示
與電動計時同步啟動
遠程操作可記錄任一段比賽成績
可記錄比賽分段成績
強烈日光下紅外線收發可靠工作距離不低于20米
2、徑賽長跑計圈系統
● 全自動計圈，自動記錄各運動員的剩余圈數，消除人工計圈的漏計誤計
● 可連接大尺寸顯示屏，實時顯示各運動員剩余圈數
● 30個×3組的運動員身份編碼器，系統具備防編碼沖突機制，可多個編碼同時記錄，可靠聯絡距離不小于8米；
● 定向聯絡，只接收特定區域運動員的聯絡信號，并增加延時處理，消除重復計圈的可能
● 連續工作時間不小于24小時，待機時間不小于1年
● 采用計算機進行操作及控制，在操作界面上顯示每一個參賽運動員的剩余圈數
● 自動進行各運動員最后1圈提示
● 可方便的在操作界面上進行參數設置及對萬一出錯進行更正
● 自動記憶各運動員的每1圈用時（參考值）
● 計圈結果聯網傳輸，自動提供給電動計時儀等相關設備和終端
3、風速測量顯示系統
● 超聲方法測量風速，滿足國際田聯測量最新競賽規則
● 測量精度0.1米/秒
● 自動啟動與手動啟動兼容
● 測量結果由三面顯示牌顯示
● 固定延時與自啟動兩種自動測量模式
● 電腦控制，風速聯網傳送，聯網遙控操作，實現無人值守
4、田賽顯示牌
● 分雙基彩色LED點陣顯示和全彩顯示
● 由田賽網絡終端直接控制，無需手工錄入
● 雙面顯示，自動旋轉
● 與田賽激光測距儀直接連接，測量結果直接上屏。
● 可通過電腦自由編輯屏幕顯示內容
● 可通過電腦控制顯示亮度，以適應不同環境光照情況
5、田賽激光測距儀
田賽激光測距儀是專門為田徑運動會田賽成績快速精確測量高科技設備，用于距離、高度等比賽成績的精確測量，綜合測量精度達到5毫米的精度要求，加上專門設計的操作軟件，測量過程極其簡單方便。其技術參數如下：
● 高精度測量。70米之內的測量精度可達2.5、5毫米
● 三種測量模式：投擲、跳遠、跳高，覆蓋全部田賽項目，無需重復投資
● 架設位置固定，使用過程中無需變化，使用方便，加快比賽進程
● 集成化的田賽網絡終端控制軟件，既是測距儀，又是田賽網絡終端，無需額外投資及二次開發
● 瞄準測量點后比賽成績由軟件根據測量參數自動給出，并自動進入田賽網絡終端，效率極高
● WINDOWS 操作系統，界面友好，操作簡單，硬件系統通用性強
● 與田徑運動會信息系統直接連網，方便地進行比賽成績的確認與發布。
● 可以不依賴于具體信息系統的支撐，獨立地進行比賽成績的聯網發布。
五、終點線設備設置及布線要求
5.1 體育場終點攝像機房
● 機房需雙路市電外加UPS供電,雙路市電可實現相互切換.電源接地形式采用TN-S，用電量約10KW，具體用電負荷依場館實際情況而定。
● 機房設置獨立空調，溫度應達到18 – 22 ℃，相對濕度達到40% - 70% 。
● 機房位于百米終點線仰角30度的看臺上方，面向場地的開窗面積不應小于1.5 米。
● 電源插座電量為220V，10A，安裝高度為底邊距地300 mm 。
● 信息點插座安裝高度為距地300 mm 。
5.2 終點攝像機
● 主攝像機的光軸應調整至與終點線呈一條直線，光軸與跑道的遠端側相連應形成30度夾角，主攝像機與最近側跑道的距離不應小于20米。
● 輔助攝像機應在終點線向場內的延長線上，光軸與跑道最遠端側形成的最小角度為20度，輔助攝像機與最近側跑道的距離不應小于4米。
5.3線纜敷設
● 體育場計時記分系統的線纜敷設的始端為終點攝像機房，通過室內線纜槽到達2場地邊緣的田徑機房，由田徑機房穿場地計時記分系統預留管道，最終到達場內的各個信號井。
● 終點攝像機房內以及終點攝像機房與田徑機房，網絡機房，電視轉播機房之間的網絡布線為永久布線。田徑機房至場內各個信號井的場地計時記分系統預留管道內宜布設永久電纜，由場內各個信號井永久接線箱連接至比賽專用設備的線纜為臨時敷設，專用設備之間的連接亦為臨時敷設。
● 終點攝像機房與田徑機房，網絡機房，電視轉播機房之間應預留不小于200 mm x 100 mm的槽道。
|
|
