產品詳細介紹2000D系列傳感器與檢測技
術實驗臺是在本公司多年生產傳感技術教學實驗裝置的基礎上，為適應不同類別、不同層次的專業需要，最新推出的模塊化的新產品。
   CSY2000D系列傳感器與檢測技術實驗臺主要用于各大、中專院校開設的“傳感器原理”“自動檢測技術”“非電量電測技術”“工業自動化儀表與控制”“機械量電測”等課程的實驗教學。
   CSY2000D系列傳感器與檢測技術實驗臺采用的傳感器大部分是工業結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個科技工作者具有的基本操作技能與動手能力。

二、產　品　組　成
一、實驗臺組成

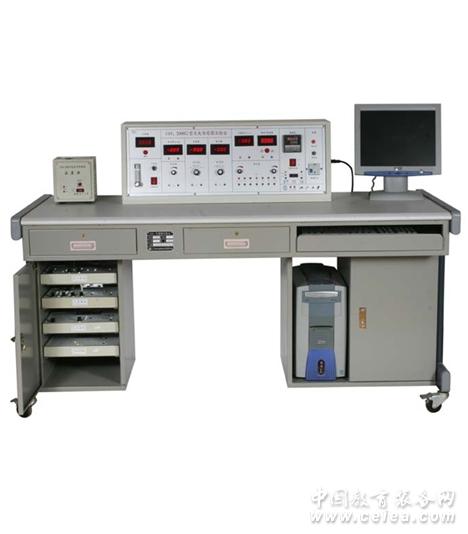

CSY2000D系列傳感器與檢測技術實驗臺由主控臺、振動源、溫度源、轉動源、傳感器和相應的實驗模塊、數據采集卡及處理軟件、實驗臺桌六部分組成。
1、主控臺部分
提供高穩定的±15V、＋5V、±2V~±10V可調、＋2V~＋24V可調八種直流穩壓電源；主控臺面板上還裝有電壓、頻率、轉速，氣壓顯示。音頻信號源（音頻振蕩器）.0.4KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；氣壓源0－20kpa可調，高精度溫度調節儀表（控制精度±0.5℃，轉速控制精度千分之一）；電壓顯示200mA~20V三檔切換；RS232計算機串行接口；流量計，
2、三源板
裝有振動源1HZ－30HZ（可調）；轉動源0－2400轉／分（可調）；加熱源＜200℃（可調）。
3、傳感器：詳見下表（共十九個傳感器）
4、實驗模塊部分：詳見下表（共十個模塊）
5、數據采集卡及處理軟件：詳見（六、V9.0數據采集卡及處理軟件的特點）
6、實驗桌：專用實驗桌尺寸為1600×800×750(mm)，實驗桌面上預留顯示器或示波器安放位置。實驗桌的兩個特制柜可分別安放實驗模板和計算機主機及鍵盤。
7、多媒體三維動畫演示軟件：詳見（七、演示軟件說明）

三、產　品　特　點
1、傳感器的結構已從原理型轉向工業檢測傳感器，傳感器已由定性轉向定量，并有較高的精度，更便于計算機做實驗的特性分析。
2、儀器配溫度源、氣源、振動源和轉動源。傳感器配相應實驗模塊，便于操作和管理，實驗完成后，可分別放入實驗臺的柜子里和傳感器箱。能根據教學需求添加增強部分傳感器及其模塊，或制作特殊的傳感器模塊。
3、各種公共源也可用于學生課程設計、畢業設計及進行一些開發性實驗；電源及信號源設制有保護點路，確保學生在誤操作后不會損壞設備并保證學生的安全。

四、產品技術指標
（一）傳感器技術指標及實驗模塊：
序號傳感器名稱實驗模板量程線性
1 電阻應變式傳感器電阻應變式實驗模塊 0－500g ±0.5%
2 擴散硅壓力傳感器壓力傳感器實驗模塊 4-20kpa ±0.5%
3 差動變壓器差動變壓器實驗模塊 ±5mm ±0.5%
4 電容式傳感器電容傳感器實驗模塊 ±5mm ±1%
5 霍爾式位移傳感器霍爾傳感器實驗模塊 ±2mm ±0.5%
6 霍爾式轉速傳感器
2400轉／分 ±0.5%
7 磁電式傳感器 2400轉／分 ±0.1%
8 壓電式傳感器壓電傳感器實驗模塊
9 電渦流位移傳感器電渦流位移實驗模塊 3mm ±2%
10 光纖位移傳感器光纖位移實驗模塊 2mm ±5%
11 光電轉速傳感器
2400轉／分 ±0.5%
12 集成溫度傳感器溫度傳感器實驗模塊常溫-120℃ ±3 %
13 Pt100鉑電阻常溫-150℃ ±3%
14 Cu50銅電阻常溫-100℃ ±3%
15 K型熱電偶常溫-200℃ ±2%
16 E型熱電偶常溫-200℃ ±2%
17 氣敏傳感器 50-2000PPm
18 濕敏傳感器 10-95%RH
19 冷端補償器 K型熱電偶（配套） 0-50℃
20
生物微電傳感器 4.2觸摸屏彩顯便攜式 FFT、遠程通訊
21 HORT協議通訊模塊線性處理采集
22 光電反射開關

23 信號調理電路相敏檢波、移相、濾波
24 3D仿真教學實驗課件 3DMAX軟件腳本無人化指導動畫接線數據讀取
25 12AD數據采集處理卡 Labviewv10.0
26 PM2.5傳感器電源電壓：5-7V
工作溫度：-10-65攝氏度
消耗電流：20mA最大
最小粒子檢出值：0.8微米
靈敏度：0.5V/(0.1mg/m3)
清潔空氣中電壓：0.9V  典型值
工作溫度：-10~65℃
存儲溫度：-20~80℃   0．1級
27 BMP80模塊壓力范圍：300~1100hPa（海拔9000米~-500米）
電源電壓：1.8V~3.6V（VDDA），1.62V~3.6V（VDDD）I2C接口待機電流：0.1μA 0．1級
28 ESP266模塊、液晶屏幕 LCD:16bit并行LED背光、65536。LWIP協議支持三種模式：AP,STA,AP+STA 共存模式完善AT指令
FFI真彩
29 無線收發終端 WIFI收發控制、編程命令遠程操作 WINDOWS\安卓系統兼容

（二） V9.0數據采集卡及處理軟件：
1、接口標準：USB / RS232
2、A/D：12位
3、通道數：可以擴展到8通道
4、采樣：同步、異步
5、觸發方式：軟觸發、硬觸發
6、采樣頻率：100KHz(分檔可選)
7、測量誤差：0.2mv
8、測量量程：最大可達正負15V
9、支持電壓、電流信號直接輸入，無需配備轉換器
10、可以擴充D/A通道
11、環境：2000/xp /win7
12、軟件：配備傳感器綜合實驗系統成套實驗軟件包及高聯虛擬儀器軟件包(如虛擬濾波器，頻譜分析，失真測量等)
（三） ★3D虛擬交互式實驗操作仿真系統：
1、本系統為防止學生亂接線，亂按按鈕，影響實驗室設備使用年限，在實驗課之前讓學生觀看實驗操作仿真系統，可有效降低學生對實驗儀器的損壞，顯著提高儀器設備使用年限。
2、實驗操作仿真系統中加設提問斷點進行下一環節觀看，學生觀看學習實驗操作仿真系統不完全，下一環節內容無法觀看，答案收集為不合格，可有效預防學生觀看中途退出。
3、觀看實驗仿真系統相當于提前預習實驗課，能有效提高實驗效果。
4、學生實驗前預先操作練習,保證實驗質量。
5、支持單機版、校園網觀看。中標候選人簽訂合同前派人到學校進行現場演示，該課件能滿足招標要求的相應傳感器內容，與實驗教材一一對應方能簽訂合同，否則第二候選人為擬中標人以此類推。
（四）實驗內容：
1. 金屬箔式應變片單臂電橋性能實驗
2. 金屬箔式應變片半橋性能實驗
3. 金屬箔式應變片全橋性能實驗
4. 金屬箔式應變片單臂、半橋、全橋性能比較實驗
5. 金屬箔式應變片溫度影響實驗
6. 直流全橋的應用——電子秤實驗
7. 交流全橋的應用——振動測量實驗
8. 擴散硅壓阻壓力傳感器的壓力測量實驗
9. 差動變壓器的性能實驗
10. 激勵頻率對差動變壓器特性的影響實驗
11. 差動變壓器零點殘余電壓補償實驗
12. 差動變壓器的應用――振動測量實驗
13. 電容式傳感器的位移特性實驗
14. 電容傳感器動態特性實驗
15. 直流激勵時霍爾式傳感器的位移特性實驗
16. 交流激勵時霍爾式傳感器的位移特性實驗
17. 霍爾測速實驗
18. 磁電式轉速傳感器的測速實驗
19. 用磁電式原理測量地震*
20. 壓電式傳感器測振動實驗
21. 電渦流傳感器的位移特性實驗
22. 被測體材質對電渦流傳感器的特性影響實驗
23. 被測體面積大小對電渦流式傳感器的特性影響實驗
24. 電渦流傳感器測量振動實驗
25. 電渦流傳感器測轉速實驗*
26. 光纖傳感器的位移特性實驗
27. 光纖傳感器測量振動實驗
28. 光電轉速傳感器的轉速測量實驗
29. 利用光電傳感器測轉速的其它方案*
30. 集成溫度傳感器的溫度特性實驗
31. 鉑電阻溫度特性實驗
32. 銅電阻溫度特性實驗*
33. K型熱電偶測溫實驗
34. E型熱電偶測溫實驗
35. 環境監測創新系統
36. 熱電偶冷端溫度補償實驗*
37. 對酒精敏感的氣敏傳感器的原理實驗
38. 濕度傳感器的實驗
39. 冷端溫度補償調節實驗
40. 數據采集系統實驗（靜態舉例）
41. 數據采集系統實驗（動態舉例）
42.生物電信號數據采集波形顯示分析
43.生物電信號遠程傳輸檢測實驗
44.數據采集HORT、Labview傳感器線性分析、信號處理實驗
45.PM2.5傳感器檢測
46.關于PM2.5空氣質量數據的采集通過編程實現的實驗。
47.遠程室內溫濕度數據的采集通過編程實現的實驗。
48.WIFI無線通信與安卓客戶端通信通過編程實現的實驗。
49.彩屏液晶的數據顯示通過編程實現的實驗。
50.遠程氣壓、海拔數據的采集通過編程實現的實驗。
51．光亮、溫度、濕度、PM2.5傳感器安卓客戶端WIFI遠程無線測量的方法與實現。

注：完成上述傳感器的所有實驗及開發實訓實驗。交互仿真系統與實驗教材一一對應。
