在顯示技術持續演進的浪潮中，行業的競爭早已從單純的尺寸與像素間距的競賽，升級至對極致畫質與長期可靠性的追求。市場既渴望更高亮度、更精準的色彩還原，也苛求息屏美學與點亮效果的高度統一。

　　對于LED直顯而言，封裝技術，是介于芯片與終端顯示之間的關鍵環節，正從幕后走向臺前，成為決定產品差異化、構筑競爭力的核心關卡。如果說，模塊化是LED直顯叩開高清大屏市場的敲門磚，那么封裝技術則是決定這塊磚能否經受住時間與市場雙重考驗的煉金爐，最終影響用戶的視覺體驗。

　　在追求極致畫質的道路上，行業面臨著諸多“既要、又要”的難題：既要高亮度，又要低功耗；既要極致黑，又要高透光表現。如何打破傳統封裝的“取舍定律”，實現性能的兼得？這是橫亙在產業升級道路上的深層技術瓶頸。

　　海信解法

　　從單層防護到功能分層的技術革命

　　LED封裝防護技術經歷了從早期灌膠防水，到單層覆膜（模壓或貼膜），再到當前行業主流的雙層膜方案（底涂+貼PET膜/模壓+貼PET膜）的發展路徑。但行業始終繞不開一個核心挑戰——防護性、光學性能與可靠性難以兼顧。

　　光學性能的取舍困境： 主流方案常在高透過率與高對比度之間顧此失彼。追求高對比度但往往導致功耗上升，而高透過率方案則難以實現理想的對比度。

　　PET膜可靠性問題：當前廣泛使用的PET膜通過OCA光學膠粘接，其高吸水率帶來長期可靠性風險；同時，在反復拆裝過程中，PET膜邊緣易起翹，產生明顯的“白邊”缺陷。

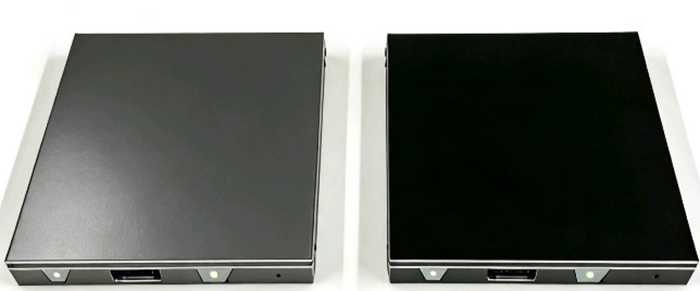

　　墨色一致性難題：底涂或模壓層無法有效遮蔽PCB板底色、化金厚度差異、焊盤尺寸不一等底層因素，導致墨色一致性差。為滿足客戶要求，行業不得不將產品按墨色分為3-5個等級，既拖慢交付效率，又造成庫存積壓與資金占用。

　　依托在顯示領域的深厚積淀，海信率先將PCB板級封裝理念引入LED直顯領域，正式推出 「多層3D納米封裝膜」封裝技術。這不僅是一次材料迭代，更是一場基于分層功能設計的底層技術革新。

　　這項技術的核心突破在于“分層而治”

　　第一層：色差消除+高可靠性保障

　　精密涂布高OD結構設計的底層緊貼PCB板，消除PCB板自身色差及前段工序造成的色差。納米級填充材料致密地將LED芯片河道填實，阻絕水汽侵入，保障可靠性。

　　第二層：高效混光+光萃取

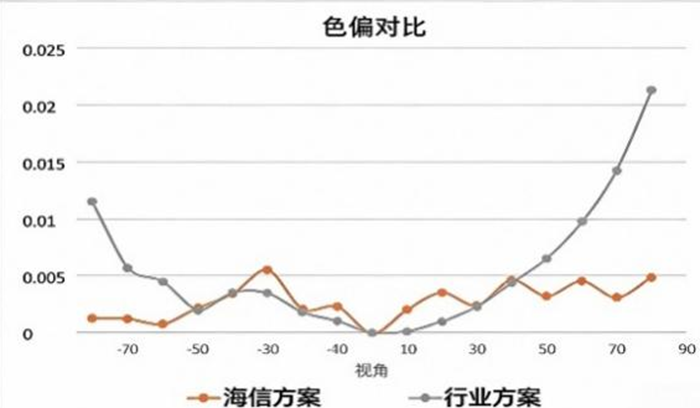

　　采用納米散射粒子、精密微結構與多層復合設計，實現光線在膜內高效混合，徹底消除亮斑、暗紋與色偏，確保全域出光均勻，顯示更細膩、照明更柔和、觀感更高級。

　　高光效萃取技術，通過高折射基材設計，主動突破全反射限制，高效導出內部滯留光線，大幅提升出光效率與正面亮度，充分利用每一分光能。

　　第三層：三效光學復合表膜

　　集成AG防眩光、AR抗反射、AF防指紋三大核心功能于一體的高端光學膜材技術。通過一體化結構設計與精密光學配比，實現防眩護眼、高透低反、疏油抗污三重性能協同提升，有效削弱環境反光、提升畫面通透度、增強表面耐用性。每層之間又有多層微結構精準調控，使各層功能層緊密耦合、協同增效，充分發揮材料光學特性，進一步提升整體光學表現與使用質感。

　　多層協同：不止于“黑”，更在于“衡”

　　“多層3D納米封裝膜”方案的精髓，在于它通過材料、結構上的創新，實現了光學性能的分層控制，在功能上讓原本相互制約的“高透過率”、“高對比度”、“高可靠性”三者達成了完美的系統級平衡。

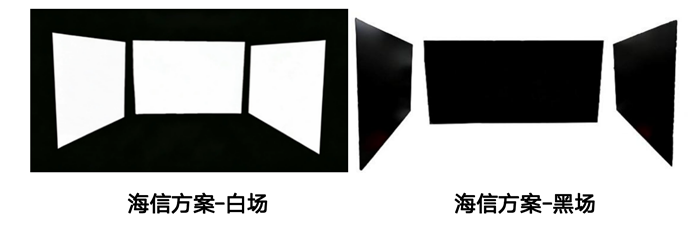

　　在亮屏時：光線從底層無損耗射出，畫面通透，色彩銳利，對比度因純粹的黑色基底而得到幾何級數的提升。

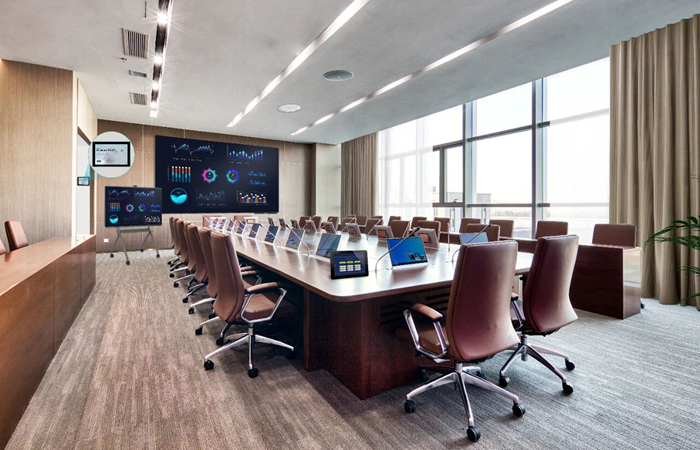

　　在息屏時：表層極高的吸光率與一致性，賦予了屏幕深邃、高雅的科技美學，無縫融入各類高端場景。

　　在全生命周期中：高強度的多層防護，讓顯示屏在頻繁搬運、觸碰以及濕熱、鹽霧等惡劣環境中，依然保持性能穩定如一。

　　這種優異表現的背后，是海信在材料科學、精密涂布工藝與百萬級像素光學檢測能力上的全方位投入。我們所呈現的，并非單純工藝上的“疊加”，而是一種拼接感更弱、可靠性更強、觀感更趨近于消費電子級奢品的終極視覺體驗。

　　以高端制造，重新定義封裝的長期價值

　　顯示技術的巔峰對決，歸根結底是高端制造能力的較量。在Mini/MicroLED技術邁向大規模商用的關鍵節點，封裝技術不再僅僅是保護芯片的“外衣”，而是決定顯示畫質、能效與壽命的“中樞系統”。

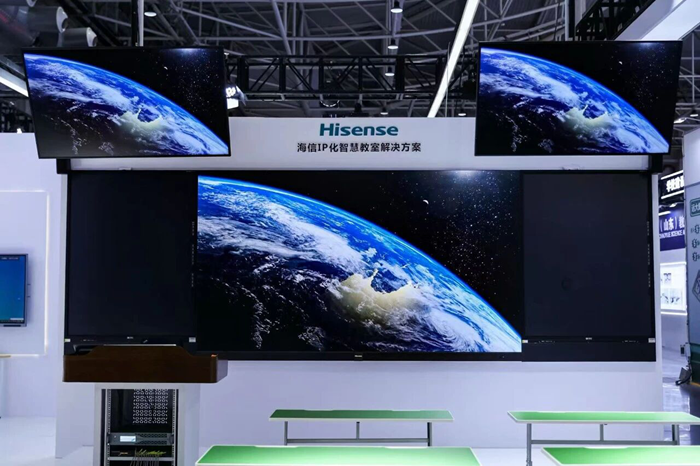

　　海信新一代OP系列的108吋、136吋、163吋2K商用顯示一體機采用“多層3D納米封裝膜”，實現了可靠性性、光學性能與墨色一致性兼顧。從“單層/雙層”到“分層治之”，我們堅信，只有通過底層工藝的顛覆式創新，才能打破性能邊界，為行業帶來真正意義上的“長期主義”顯示解決方案。
