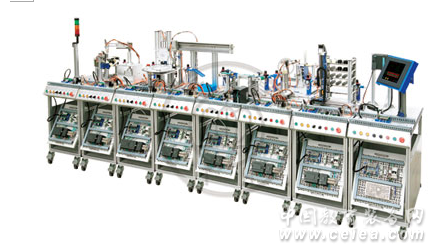

柔性自動化生產線實驗系統

產品型號：SC-WSPX-2
產品代碼：SC-WSPH
產品價格：28999
計量單位：套
折扣率： 7
最后更新：2013-09-01
關注度：8745
生產企業：濟南首創電子有限公司

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品簡介：

本系統除完全具備“SC-WSPX-2型MES網絡型模塊式柔性自動化生產線實驗系統”全部功能以外，不同之處在于：增配了搬運分揀站和傳送帶站，進一步擴展了系統的功能，能完成復雜大系統的綜合應用能力訓練，具體如下：

一、系統組成

搬運分揀站：

主要由無桿氣缸、升降氣缸、氣爪、推料氣缸、磁性開關、廢料存儲器、工業導軌、開關電源、可編程序控制器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥組成，主要完成分揀生產線中的廢物料并將其搬運至廢料存儲器中。

配套PLC，可選西門子、三菱或歐姆龍系列：

西門子：CPU224+EM277，14路數字量輸入/10路繼電器輸出，含有PROFIBUS-DP通信。

三菱：FX2N-48MR+FX2N-32CCL，24路數字量輸入/24路繼電器輸出，含有CC-Link通信。

歐姆龍：CP1E-N40DR+CP1W-DRT21，24路數字量輸入/16路繼電器輸出，含有DeviceNet通信。

傳送分揀站：

主要由三相交流減速電機、光電傳感器、光纖傳感器、顏色傳感器、旋轉氣缸、分揀料槽、開關電源、按鈕、I/O接口板、通訊接口板、電氣網孔板等組成，主要完成將材料顏色不合格的工件分揀出來，同時將合格產品傳送至下一站。

配套PLC及變頻器，可選西門子、三菱或歐姆龍系列：

西門子：CPU224+EM277，14路數字量輸入/10路繼電器輸出，含有PROFIBUS-DP通信，配MM420系列變頻器。

三菱：FX2N-48MR+FX2N-32CCL，24路數字量輸入/24路繼電器輸出，含有CC-Link通信，配D720S系列變頻器。

歐姆龍：CP1E-N40DR + CP1W-DRT21，24路數字量輸入/16路繼電器輸出，含有RS485通信，配3G3MZ系列變頻器。

二、技術指標

輸入電源：單相三線220V±10% 50Hz

工作環境：溫度-10℃～+40℃

相對濕度＜85%(25℃) 海拔＜4000m

裝置容量：＜1.5kVA

整機尺寸：380cm×170cm×140cm

三、實驗項目

實驗項目與“SC-WSPX-2型MES網絡型模塊式柔性自動化生產線實驗系統”基本相同，還可完成以下實驗：機械手搬運控制、成廢品分揀、變頻調速控制、傳輸帶控制等。
