46寸55寸液晶拼接，高清LCD液晶拼接廠家

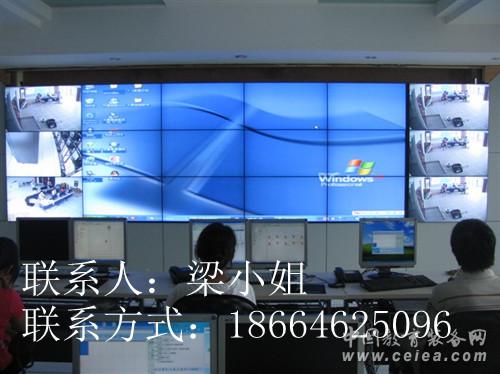

聯系人：梁小姐   聯系方式：18664625096

液晶拼接顯示單元因其纖薄的屏體而成為引領潮流的新型拼接顯

示技術，近年來， 以液晶屏（LCD）為拼接單元的大屏幕系統，

在大屏幕監控領域的應用逐漸受到關注，一方面，源于家電行業

液晶電視的一路走高，在這種大趨勢下，液晶在其它行業的應用

也漸為潮流。另一方面，液晶屏的相關參數在提高，具有低功耗

、重量輕、壽命長（一般可正常工作5萬小時以上），具有無輻射

、畫面亮度均勻、色澤鮮艷等優點，且拼接縫隙逐漸縮小，達到

雙邊拼縫最小 5.7mm，價格日趨下滑，用于工業控制、信息發布

、圖像監控等廣泛領域的窄縫液晶拼接顯示系統的相對建設成本

較低，這也是窄縫液晶拼接顯示系統應運而生的必然原因。

 一段時間來，圍繞三星發布的首款無縫液晶拼接視頻墻產品，確

實引發了視屏拼接行業一場不小的震動。三星聲稱發布的新品不

僅將液晶拼接正式帶入到了無縫的時代，還在其發布的新品上應

用了最新的超高清圖像管理系統，令視頻墻的拼接變得更為便利

與經濟。據說很多產業觀察家擔心，隨著液晶新技術不斷的出現

，視屏拼接行業恐將面臨重新洗牌的局面。液晶的前景真的會像

描繪的那么美好嗎？
    以三星DID為代表的液晶拼接快速發展，液晶拼接以其高質量

顯示效果與低成本、無維護的優勢得到了業界的公認，應用量以

年1000%的驚人速度引起注意，08年下半年甚至占據了超過60%的

拼接數量絕對份額(但是銷售額僅在LCOS前面，無法跟MPDP、DLP

比較)，傳統的拼接技術市場占有率正在快速的下降。此前，行業

內都認為傳統液晶拼接產品發展的瓶頸在于過大的拼接縫隙，因

此很多人預言，液晶拼接一旦開啟無縫的大門，大屏拼接領域?qū)?br/>

會全面進入到液晶的時代。
    不過值得注意的是，長期以來液晶視頻拼接墻的應用領域集

中于監控、娛樂場所等低端領域，高端領域如：電視臺、視頻會

議等液晶根本無立足之地；雖然傳統的拼接技術市場占有率正在

快速的下降，但是行業內人士擔心也多是心理上的，傳統的拼接

絕對數量卻在增長，DLP年增長量保持在30%以上，MPDP萎縮量也

只為微弱負值。這個7.3MM在去年2月份就聲稱供貨，一直到今年5

月初才出了一些樣品，也只有一些趕潮流的小集成商拿幾個炫耀

而已，目前為止，還沒任何一個工程用過。
    那么三星超視界系列無縫液晶拼接墻有何優勢呢？且看三星

的宣傳：“三星超高清圖像管理系統的應用，有效的降低了視頻

墻的運行成本，解決了長期困擾用戶的問題。它采用了嶄新的分

布式的拼接墻超高清圖像處理方式，通過內置模塊，僅用網線就

可以完成各拼接單元之間的連接，徹底擺脫了傳統大屏幕拼接系

統對中央處理器的依賴。不但讓拼接變得更加簡單易行，還為用

戶節省了大筆的運行與維護的費用。其第二代積木互聯技術的運

用，令拼接變得更加簡單與便利。用戶不僅可以像搭積木一樣輕

松完成液晶屏的拼接，還可以根據需求實現多造型、多角度、多

功能的立體拼接，在有限的空間中達到最佳的圖像顯示效果，為

觀看者帶來更強勁的視覺沖擊力度。”

46寸55寸無縫液晶拼接墻，LED背光產品介紹：

1、LED背光源符合市場綠色、環保理念
    現階段，大尺寸TV背光源主要還是以直下式為主，現在歐盟

標準，國內標準，產品都必須符合RoHS標準、UL標準，后期又加

入了無鹵素要求。現在大量使用的CCFL產品，燈管中都含有Hg的

物質，由于這種特性，所以標準中加入了該物質的豁免項，也就

是該物質在一定量的情況下是合格可用的。但CCFL中含有Hg的物

質依然是與現在環境保護要求相違背的，現在的產品要求綠色、

環保，產品背光中筆記本電腦從使用LED開始達到背光源產品無Hg

要求。大尺寸LED背光源的出現正好符合現在市場綠色、環保的要

求。

    2、側發光式動態背光源以及低功耗技術

    現在普遍量產的大尺寸電視產品，都是使用直下式CCFL作為

光源，此種驅動需要Invertor（反用變流）技術，由于功率的問

題，使用CCFL作為光源功耗比較大，隨著技術的不斷提高，此種

技術所達到的功耗已經接近極限值。高端產品直下式LED背光源的

推出，降低功耗的技術上了一個臺階，隨著高功率LED的出現以及

效率的提高，直下式的功耗在不斷降低。直下式LED背光源還有一

個突破性的技術，localdimming（區域控制）也就是所說的動態

背光技術，很大程度地降低了背光源的功耗，提高了電視產品的

對比度，但是要求LED數量比較多，電視產品的厚度比較大，美觀

度以及靈活性稍差。

     3、LED背光源向超薄方向發展
    （一）LED薄型化、高功率以及導光板薄型化

    據市場研究機構DisplaySearch預測，2009年全球LED液晶電

視銷量約為409萬臺，只占整個平板電視市場的3%,但至2014年銷

量將猛增至1.23億臺以上，占整個平板電視的市場份額也飆升至

53%.

    LED彩電本質上并不是新型顯示技術，只不過是應用新型的

LED光源技術取代了傳統冷陰極熒光燈。但是這種采用側邊式LED

背光的液晶電視卻擁有傳統產品難以比擬的纖薄機身：目前大部

分著名廠家生產的LED電視的厚度都在2cm左右，這樣的厚度是傳

統液晶電視無法比擬的。

    LED電視主要比拼的不僅是厚度，還包括更為經濟、節能的電

力消耗，更為出色的畫質。諸多方面的技術性能優勢是LED電視市

場快速增長的核心原因。

    （二）無邊框化

    雖然液晶電視機不可能真正實現“無邊框”--這只是對超窄

邊框的一種夸張的形容。但是業界專家紛紛預測，無邊框產品將

成為L(zhǎng)ED超薄之后液晶電視工藝設計的又一座高峰。

    其實，早在三年之前，包括三星等在內的眾多液晶顯示企業

均已投入到了超窄邊框的產品研發之中。只不過這些技術主要應

用在工程顯示領域，例如液晶電視拼接墻等。今年四月，三星在

國內市場推出的一款液晶拼接墻產品的最窄邊框厚度不足3mm.此

后，包括夏普、LG、臺灣的奇美等企業也先后推出了能夠滿足毫

米級邊框厚度的液晶顯示面板，供整機企業選用。眾多上游廠商

的支持，一方面說明無邊框技術的實際價值，另一方面更是說明

制作毫米級，甚至更小級別邊框的液晶電視的技術瓶頸已經基本

被突破。后期推出的側發光式LED大尺寸背光源技術，集合了超薄

、美觀、低功耗的優勢。預期在側發光式LED大尺寸背光源上，引

用localdimming技術，能夠大大降低背光源的功耗。直下式的LED

動態背光源與圖像處理相結合，暗的地方LED降低電流或者電壓，

這樣對驅動電路技術要求比較高，但大大降低背光源的功耗。而

側入式LED背光源通過LED交叉控制，達到區域控制，一定程度降

低功耗。側入式LED大尺寸背光源結合了各個優勢，如果在

localdimming上取得突破，將是技術的又一提高。

    4、LED封裝上考慮直接封裝散熱材料

    現在開發設計的大尺寸LED背光源產品，所要面對的一個重要

的問題就是散熱問題。直下式LED大尺寸背光源，有一定量的混光

高度，對散熱有一定的幫助，并且在整個的LED大板上會相應的做

散熱板，達到散熱效果。由于現在LED燈的功率比較高，并且有一

定的能量以熱的形式釋放，而背光源對熱信賴性要求比較嚴格，

過熱影響電路元器件性能、降低LED燈的發光效率、膜材方面產生

褶皺現象造成背光源mura（不均勻，有斑點）不良、背光源局部

溫度過熱，在模塊做老化試驗的時候產生液晶工作不穩定現象。

而現在開發量產的大尺寸LED側發光式背光源，要求燈條數量減少

，燈的功率加大，對LED燈條的散熱要求更高。現在的技術是燈條

使用鋁基板，燈條在組裝到背光源上需要散熱條，結構方面要配

合更好散熱，但后期隨著燈條的減少，相應燈的數量減少，燈的

亮度增加，對現有技術是一個挑戰。后期的趨勢集中在LED的發光

效率上，發光效率越高，產生的熱越低。從LED燈封裝技術上考慮

，直接把散熱材料封裝到內部，達到更好的散熱效果，隨著封裝

技術的提高，LED燈的散熱會更好。并且現在各個LED廠家都在研

究LED燈的模塊，該種技術是把多個芯片封裝在一個模塊下，并相

應做散熱處理，在Lightbar模塊中混光達到最佳狀態，并且使用

陶瓷封裝更好散熱，功率提升向100lm/W方向發展。

    5、直下式超薄技術

    現階段，大尺寸直下式LED背光源正在向大尺寸側入式LED背

光源發展，遵循低碳、綠色、環保、超薄、高色彩的顯示要求，

側入式LED背光源在后期的動態區域控制背光源達不到最佳值，需

要在直下式背光源技術上做到更薄。通過對LGP的微結構處理，并

且在導光板上做印刷，使LED燈在最短距離達到混光要求，并且提

高光源在LGP的傳輸效率，改變?cè)�有�?cè)入式由于長距離傳輸所帶來

的光損失的問題。在大尺寸直下式背光源做到超薄的同時，完成

localdimming技術，達到低功耗要求，并且在直下式技術基礎上

使用RGBLED或者高功率白光LED（RGB熒光粉），達到超薄、低功

耗、高色彩的背光源產品。

新款高清46寸液晶拼接技術參數：

  面板類型 韓國原裝進口全新三星46寸DID拼接液晶屏

   拼縫  5.7MM
   背光：LED背光

　　面板尺寸：46英寸
　　分辨率：1920X1080
　　比例：16：9（寬：高）
　　像素排列：RGB
　　像素間距：0.530257X0.53025mm(橫*豎)
　　面板重量：15KG
　　表面處理：霧面（HAZE44％）
　　顯示區域：1018.08X572.67mm(橫*豎)
　　外觀尺寸：1023.78X578.37mmX63.8(橫*豎*厚)
　　亮度：700cd  450cd
　　對比度：3000：1（透射）
　　顯示顏色：16.7M
　　背光位置：直下式光源
　　燈管類型：WLED
　　掃描頻率：60HZ
　　使用壽命：50000（最小值）小時
　　LCD拼接組合方式:任意行×任意列

標清46寸液晶拼接屏技術參數：

型    號 GS-460A

面板類型 韓國原裝進口全新三星46寸DID拼接液晶屏

拼縫  6.7MM
背光：冷陰極管

面板尺寸 46寸
顯示模式 16:9
亮    度 450cd/㎡(700cd/㎡)
對 比 度 4500：1
響應時間 4.5ms
物理分辨率 1366×768
幕墻分辨率 1920×1080或向下兼容
清 晰 度 1080線
像素尺寸 0.531mm(W)×0.531mm(H)
顯示色彩 10.7億
可視角度(左右/上下) 180°/180°(全視角)
視    頻 PAL/NTSC
使用壽命 60000~80000小時
外形尺寸 1025.7 mm×579.8mm×128.1mm(W×H×D)
顯示區域 1018.4(W)mm×572.5(H)mm
場    頻 50Hz、60Hz、70Hz

55寸液晶拼接屏技術參數：

GS-55HN05
面板參數
類型  采用韓國進口三星DID液晶面板

 拼縫  5.5MM
   背光：LED背光
對角線  55"
物理分辨率  1920X1080
像素  0.63(H) ×0.63(V)
顯示比例  16:9
對比度   3500:1
亮度  450 cd/m2  700 cd/m2
可視角  178°(H)/178°(V)
色彩  16.7M
響應時間  8ms
信號系統
輸入信號  PC數字：DVI-D24針×1
PC模擬：迷你D-sub15針×1
視頻：BNCX2
RS-232C D-sub9針×1
控制系統

輸入  RS232控制/無線遙控
輸出  RS232控制
機械參數
屏幕尺寸
顯示區域 1215.3mm x 686.1mm
 1209.6mm x680.4mm
厚度  ≤120mm
雙邊拼縫 物理拼縫5.7mm      光學拼縫5.5mm

技術的不斷突破、產品的更迭換代，其核心價值最終要在行業的

實際應用中所體現。此次三星發布的超視界無縫液晶拼接顯示器

，也必將在大型視頻墻領域中，引發新一輪的應用潮流。像在視

頻墻廣泛運用的廣告業中，目前由于高科技的快速發展，大型視

頻墻已然成為了企業發布新產品的首選廣告模式。然而，由于拼

接效果單一，傳統的視頻墻已經開始對消費者產生視覺疲勞，很

難引起他們的關注興趣。而此次三星商用研發的第二代積木互連

技術，首次使液晶顯示器拼接真正做到了多造型、多角度、多功

能的立體拼接效果。這種耳目一新的視覺體驗，將為廣告商們創

造出更多的價值提升空間。

    　　同時，在安防監控領域，三星推出的無縫液晶視頻墻也

將監控顯示的清晰度提升到全新的層次。以前，過寬的拼接縫為

監控者帶來了諸多顯示不便，往往在關鍵時刻，視覺上的接縫盲

點，就可以使整個監控功虧一簣。此次三星推出具有 1366 x 768

高清顯示分辨率及 700 尼特的超高亮度的三星超視界新品，配合

三星無縫液晶拼接技術，則將大大降低安防監控行業令人頭疼的

盲點困擾，使得監控者真正做到明察秋毫。

    　　此外，由于液晶顯示器矩陣拼接簡單方便、畫面顯示清

晰亮麗，不僅在信息展示、安防監控領域中將有所建樹，這種全

新的無縫液晶顯示也將在企業視頻會議中有所應用。據了解，瞄

準了大型企業視頻會議的需求，三星超視界的高端產品還具有三

星獨家研發的智能遠程多媒體發布系統，可以在最多 250 臺由三

星超視界顯示器組成的視頻墻中，自由快速地切換畫面顯示。這

種輕松多變的視頻顯示，一改往日企業嚴肅、機械的會議氛圍，

為企業提供了輕松多樣的會議環境。

    　　作為 2013 年顯示終端的熱門產品，三星超視界液晶顯

示器將目前全球視頻墻領域帶入了全新的無縫液晶拼接新時代，

為信息展示、安全監控、大型集團企業帶來了前所未有的視覺享

受。未來，隨著視頻墻行業朝著大型化、高清晰化方向快速發展

，一直處于技術領先的三星電子，將責無旁貸的扛起液晶領域發

展方向的大旗，通過對液晶技術的不斷突破、完善，締造了一個

又一個劃時代革命性產品的行業奇跡.
