產品型號：PALOMAR 8000
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2024-09-26
關 注 度：7340
生產企業：銳峰先科技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

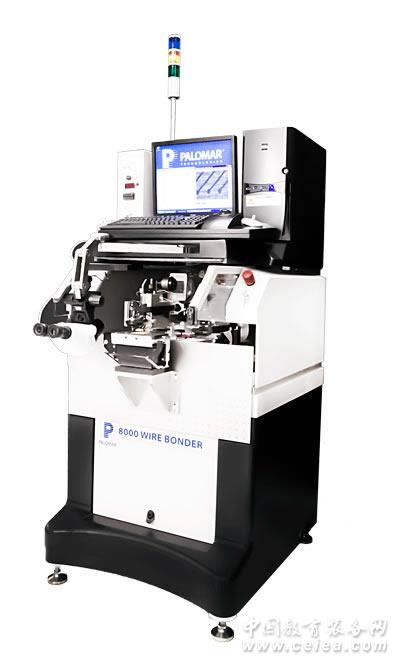

產品詳細介紹PALOMAR 8000i Wire Bonder
PALOMAR 8000i 全自動焊線機/植球機
高可靠性、高精度、高重復性
8000i 型焊線機是全自動，熱超聲，高速金球、金凸點、球形和引線焊接設備。8000i焊線機支持復雜的、高混合的自動引線鍵合、球/凸點焊接和復雜的IC鍵合。
8000i 焊線機的配置適用于自動生產
自動化生成線
可定制化彈夾上料和加熱導軌。是理想的用于高混合、復雜應用的自動生產設備。
人體工程學結構設計
支持傳統鍵盤和軌跡球，或者一個大的可以兼容戴手套操作觸摸屏（選項）。對于復雜程序和器件創建的直觀控制是理想的。
標準配置
用于降低占地面積和自動生產的擴展性。對于復雜的混合器件封裝是理想的，可以靈活的滿足生產的變化。
產品應用
· 大而復雜的混合電路
· 系統級封裝 (SiPs)
· 多芯片模塊兒(MCMs)
· 汽車電子封裝
· 平行針焊 LEDs
· 磁盤驅動組裝
· 軟性電路
· HB/HP LED 陣列
· 光電子封裝
· Chip on Board (COB)
· 太陽能集中器封裝
· 特殊框架
· 微間距器件
周期時間: 0.125 秒/線; 0.077 秒/凸點
焊接精度: +/- 2.5μm, 3 sigma
大工作區域: 304.8 x 152.4 mm (12 x 6 inch)
多重特點
· 無尾凸點焊接模式
· Stand-off stitch焊接
· Cognex 視頻
· 單步平面金凸點
· 高線弧多層焊接 (>12.7mm, >0.50 inch)
· 鏈?zhǔn)胶附?br/>· TAB焊接
· 自適應焊接變形
· 可以在焊接表面高度超過20mm范圍 (0.78 inch)內實現真正的正交焊接，穩定的生產高品質的焊點。
多功能性
· 引線焊接和植球
· 深腔焊接能力，11.10-19.05mm (0.437-0.75 inch)劈刀可選
· 在線和彈夾上料
· SMEMA 兼容
性能和規格
周期時間： 0.125 秒/線； 0.077 秒/球
焊接類型： 熱超聲球和線焊接，植球
線間距：
50 μm (0.0019 inch)
使用 20.0μm 引線
(0.00078 inch引線)
放置精度： +/- 2.5μm, 3 sigma
深腔劈刀
11.10mm (0.437 inch) –標準
11.94mm (0.470 inch) -標準
15.88mm (0.625 inch) -標準
19.05mm (0.750 inch) -標準
焊接區域： 304.8 mm x 152.4 mm (12 x 6 inch)
引線:
線軸尺寸（直徑）：50.8 mm
(2.0 inch) 雙法蘭線軸
線徑：17.8 to 44.5micron (0.7 to 2.0 mil)
移動系統： 解析度: 0.20μm X/Y axis (7.87 micro-inches)
重復性精度: +/- 2.5μm, 3 sigma
控制系統: 直線馬達/編碼器 (X/Y), 音圈,編碼器(Z 直線 / Z 旋轉)
Z 軸行程: 20mm (0.80 inches)
圖像識別：
視覺系統: Cognex 8000
PR 識別角度: +/- 7 度，從所教的角度
聚焦范圍 (聚焦深度): 可編輯的聚焦范圍 15.24mm(0.600 inch) – 聚焦鏡頭在Z直線軸上懸浮
捕捉范圍: ~ 760-1300μm (30-50 mils), 取決于放大倍數
硬件和廠務需求
電源： 200, 208, 220, 或 240 VAC +/- 5%, 50 或 60 Hz, 單相, 30 AMP
壓縮空氣： 60 PSIG +5, 15 SCFM
外型尺寸： 800.1 x 1778.0 x 952.5 深 mm (31.5w x 90h x 38.5 深 inch)
真空： 25 in. Hg（英寸汞）
重量： 816.47 kg (1800 pounds) – 凈重
地板： 101.60mm (+/- 4 inch) 水泥地板
|
|
